Le génie climatique dans le milieu industriel
Remplacement complet d’un équipement d’air conditionné dans un atelier de production:

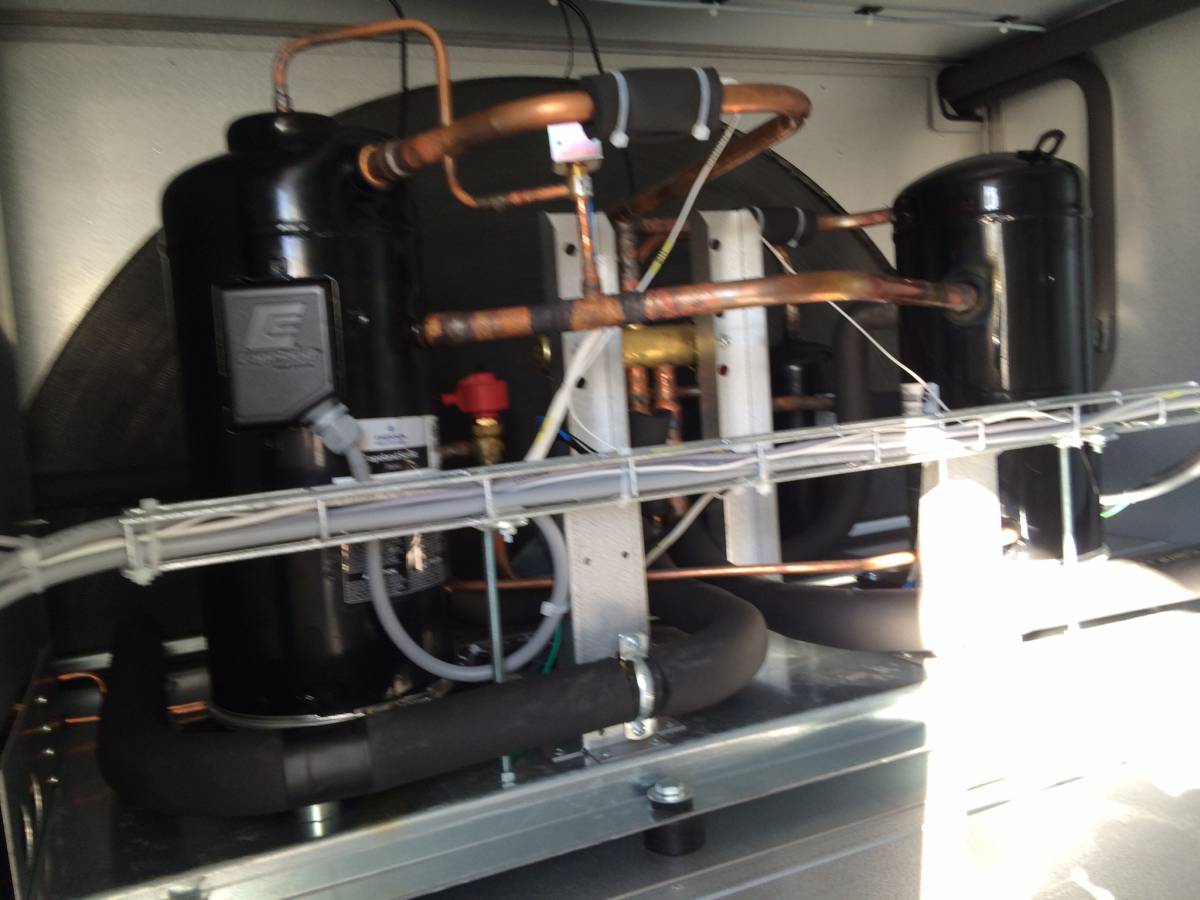

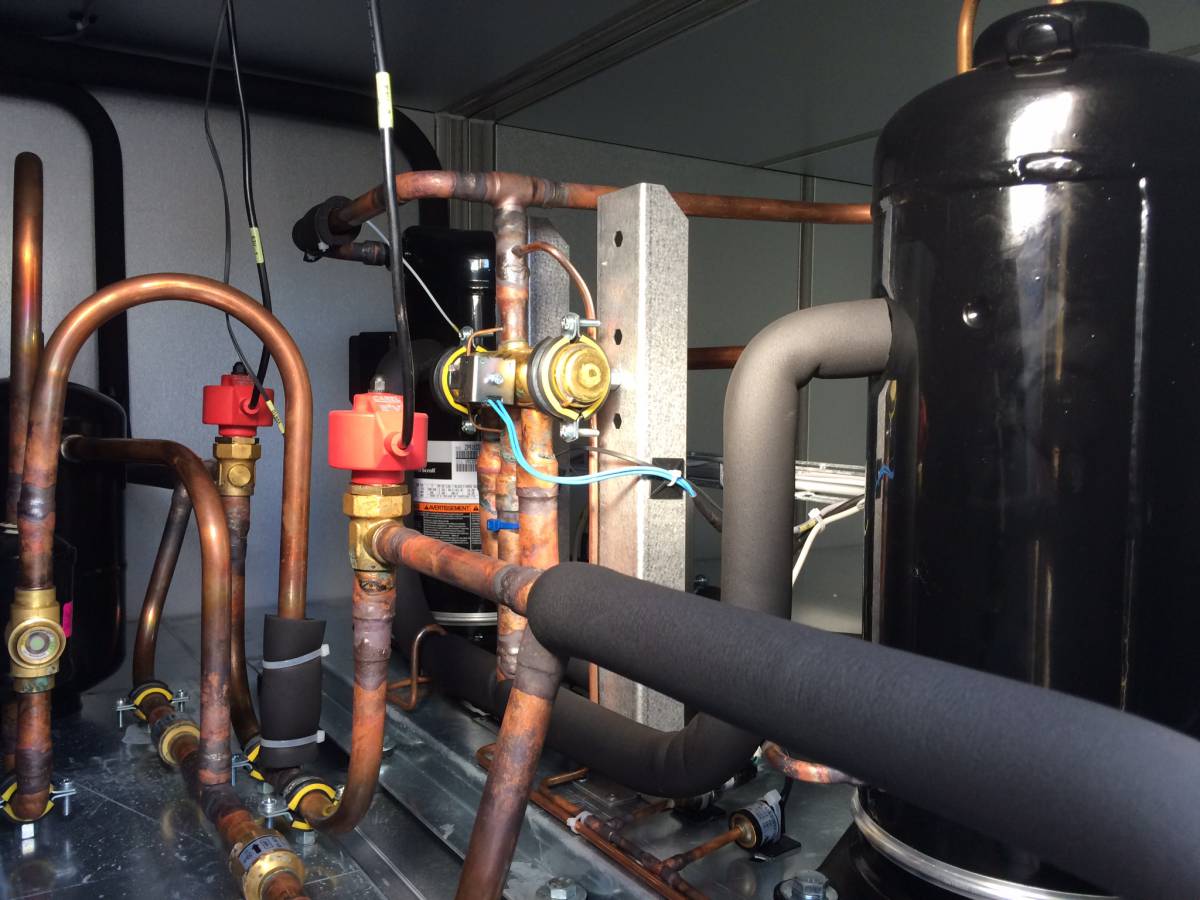

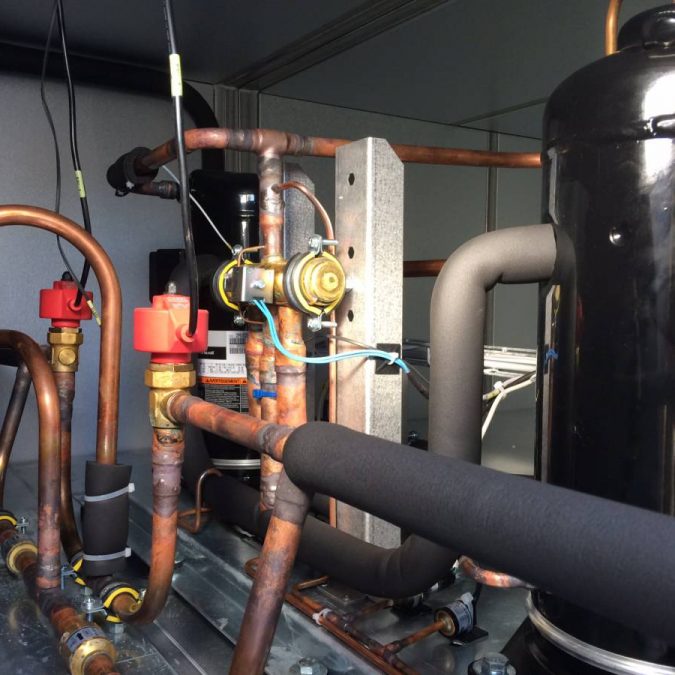

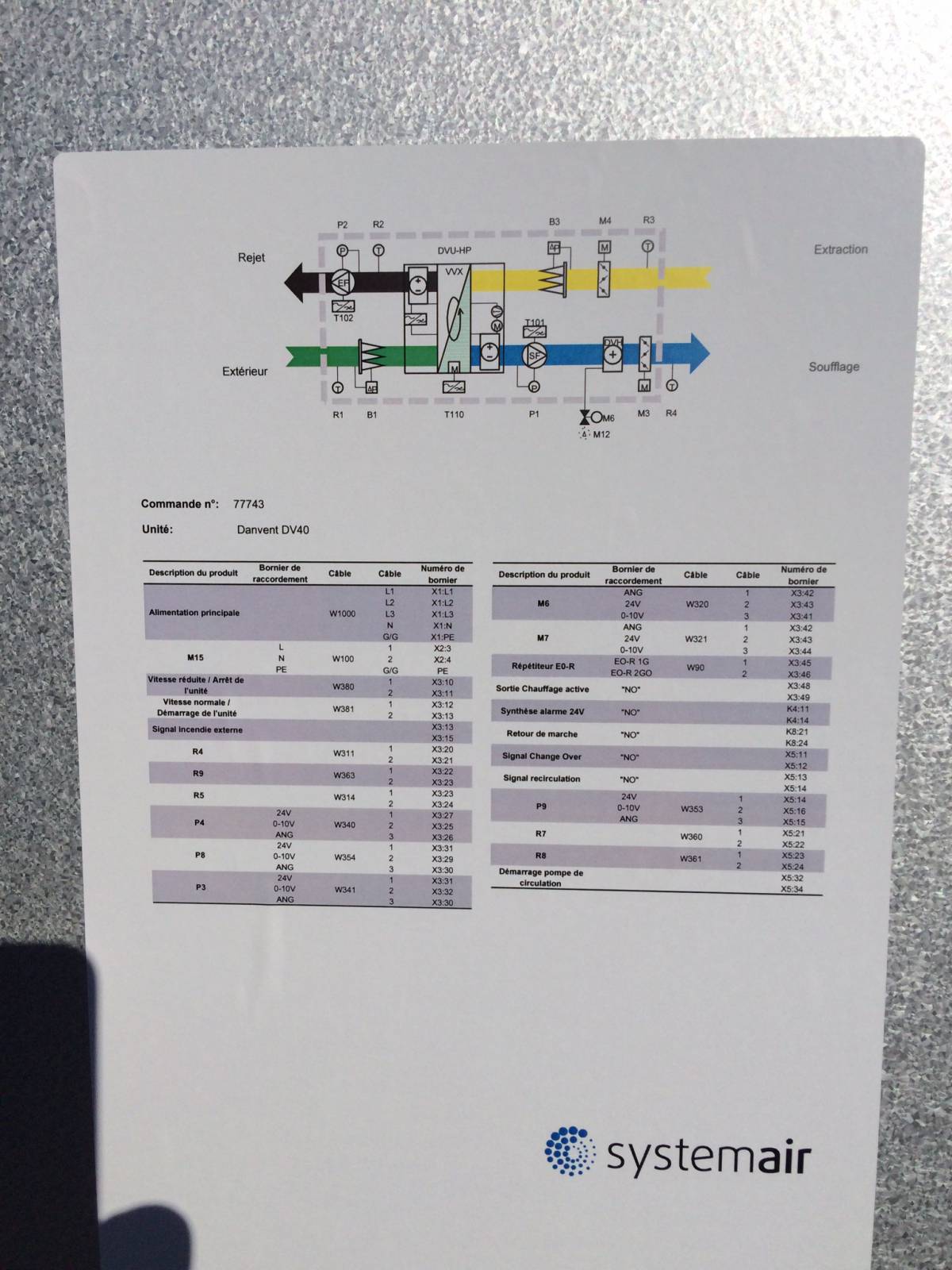

Installation d’une centrale de traitement d’air double flux systemair danvent avec échangeur rotatif et pompe a chaleur intégrée

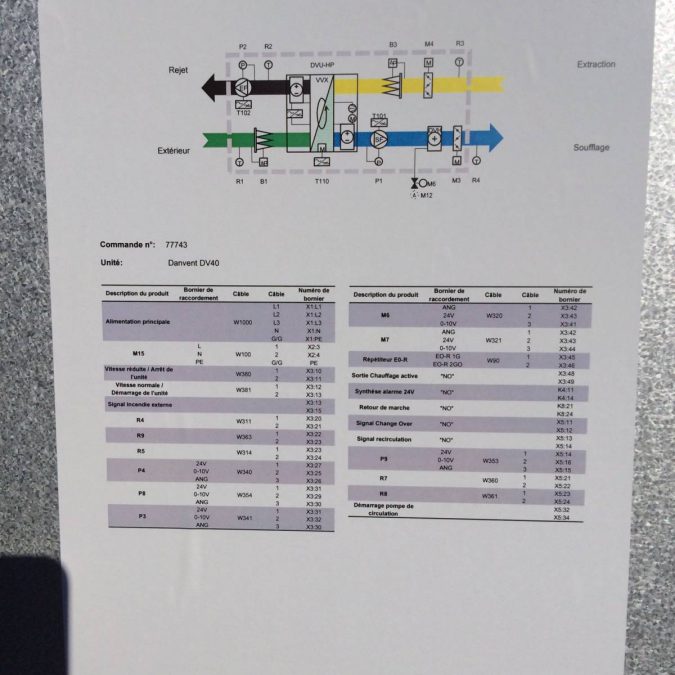

Descriptif technique de la centrale:
Données ventilateur Soufflage Extraction
Débit d’air (1,205 kg/m³) 12000 12000 m³/h
vitesse frontale (unité) 2.62 2.62 m/s
Pertes de charge externes 250 250 Pa
Vitesse du ventilateur 2109 2032 Tr/min
Moteur 5.50 5.50 kW
Tension 3×400 3×400 V
Intensité, Amp. Nominal 11.20 11.20 A
Données de l’unité:
Largeur de l’unité: 1720 mm
Poids: 2268 kg
Filtre: Soufflage F7 – Extraction G4
Échangeur de chaleur: 78.6 %
SFPv, filtres propres, avec variateur de fréquence: 2.72 kW(m³/s)
SFPv, filtres propres, sans variateur de fréquence: 2.59 kW(m³/s)
Chauffage Air :80.3 kW – 20.0/40.0°C
Eau 70/50°C :14.8 kPa – 0.99 l/s – 1 1/4″ / 1 1/4″ Connexion du tube

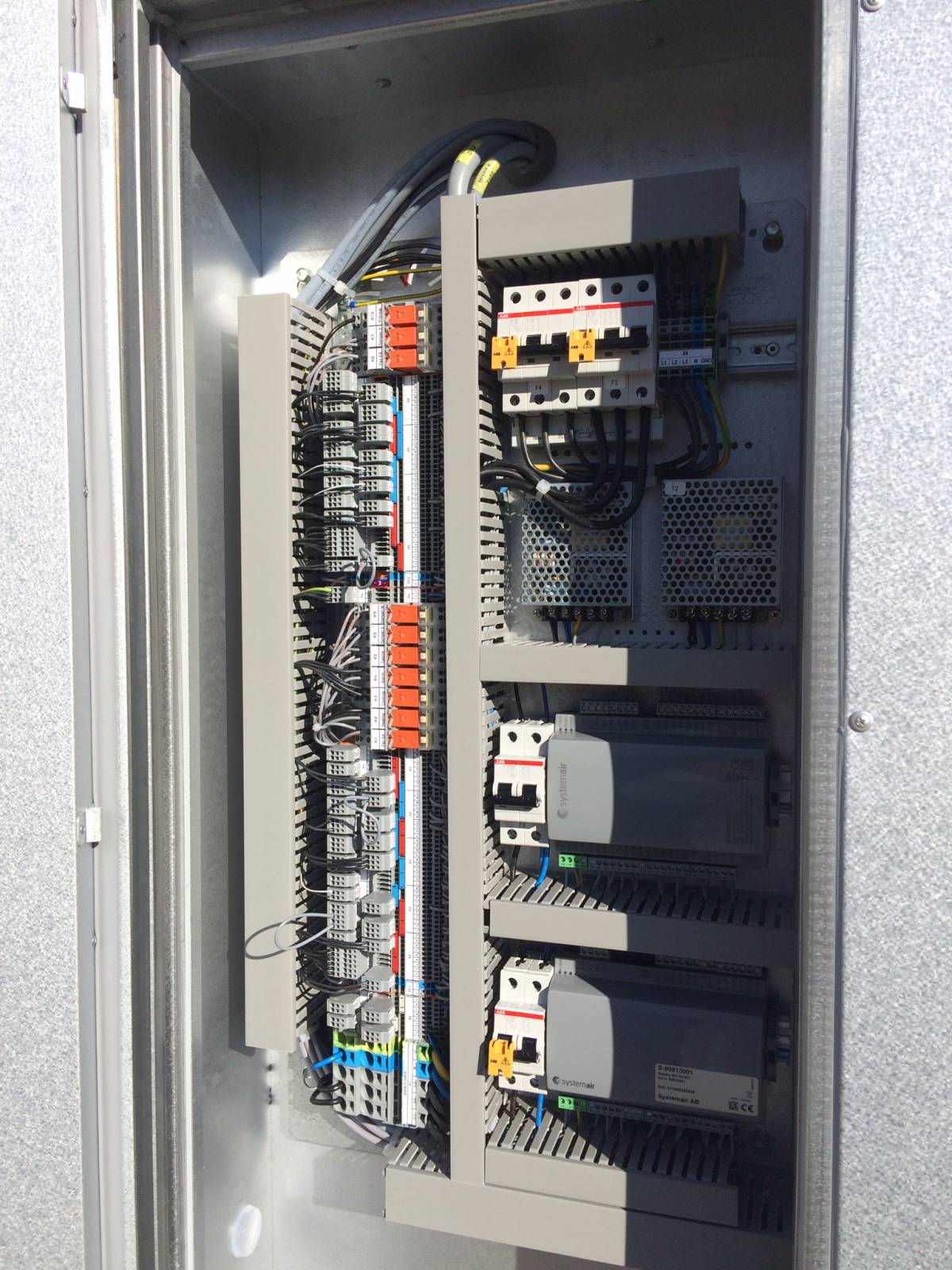

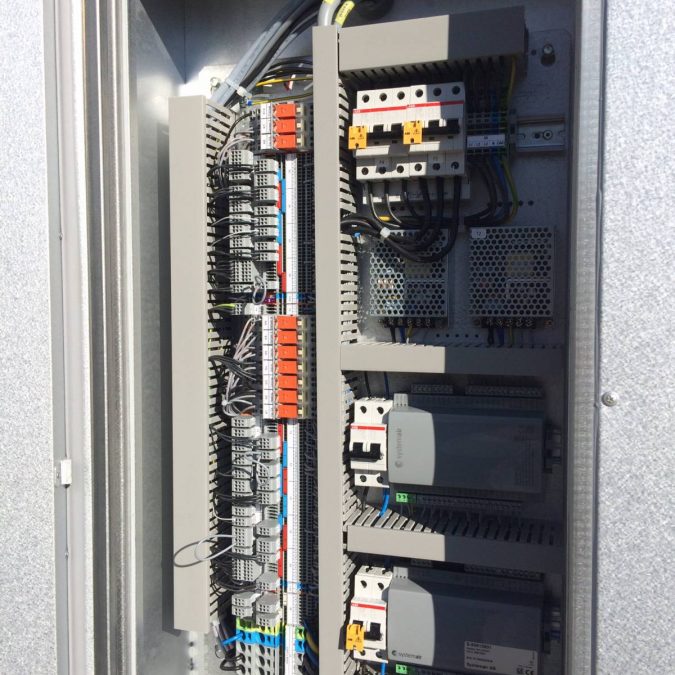

Système de régulation flexible:
Sur demande auprès de nos services techniques, le fonctionnement de la régulation pourra être adapté selon les besoins du projet.
• Le contrôle des ventilateurs peut être sélectionné selon plusieurs modes: debit d’air constant (CAV), pression constant en gaine (VAV),
modulation selon le taux de CO2.
• Le mode de contrôle de la batterie peut être modifié: soufflage, reprise, compensation selon la temperature extérieure.
• En complément aux programmations horaires, une entrée marche forcée (relance) est disponible.
• Une entrée Marche/Arrêt externe indépendante des horloges est disponible
• Un grand nombre de possibilités de fonctionnement peuvent être paramétrées.
Contrôle de la température de reprise avec cascade au soufflage:
Le contrôle de la température de reprise est basé sur la valeur de 2 sondes de température:
• Une sonde, installée dans la section de reprise indiquant la température moyenne des locaux.
La sonde de température de soufflage est toujours fournie avec 10 mètres de câble, et doit être raccordée sur le bornier dédié du coffret
électrique par l’installateur.
• La consigne de température au soufflage est calculée par une boucle de régulation PI en fonction de la consigne demandée en reprise et de
la valeur lue sur la sonde. La consigne de température de reprise ainsi que les limites au soufflage peuvent être réglées à partir du panneau
de contrôle. Les sorties thermiques (0-10VDC): échangeur rotatif, batterie chaude, batterie froide (si installée) sont contrôlées par la boucle
de régulation. La puissance délivrée par les équipements est totalement modulée.
Débit d’air constant (CAV), contrôle du débit en m³/h
Les débits d’air au soufflage et à l’extraction sont contrôlés séparément. Les consignes de débit Normal et Réduit sont réglées
indépendamment en m³/h dans le panneau de contrôle. Les pressions différentielles sur les roues des ventilateurs sont mesurées
par des transmetteurs de pression. Les débits résultant des mesures de pression sont calculés par le régulateur.
Ventilateur d’extraction – DV avec moteurs asynchrones
Le ventilateur d’extraction est équipé d’un moteur asynchrone à entrainement direct. Le variateur de fréquence est installé dans le
caisson, à côté du ventilateur et est raccordé à celui-ci à l’aide d’un câble blindé. Tous les paramètres du variateur ont été configurés
et testés en usine.
Ventilateur de soufflage – DV avec moteurs asynchrones
Le ventilateur de soufflage est équipé d’un moteur asynchrone à entrainement direct. Le variateur de fréquence est installé dans le
caisson, à côté du ventilateur et est raccordé à celui-ci à l’aide d’un câble blindé. Tous les paramètres du variateur ont été configurés
et testés en usine.
Vanne 3 voies – Batterie chaude
La batterie eau chaude est contrôlée via une vanne 3 voies modulante à installer en décharge.
La vanne et son moteur son livrés avec la centrale.
Registre air neuf – Moteur avec resort de rappel
Le registre est ouvert / fermé par un moteur 24V avec resort de rappel- couple 20Nm- Temps de course 150 /16 secondes.
Registre air extrait ou rejeté – Moteur avec resort de rappel
Le registre est ouvert / fermé par un moteur 24V avec resort de rappel- couple 20Nm- Temps de course 150 /16 secondes.
Thermostat incendie et/ou détecteur de fumée
La centrale est livrée sans thermostat ni détecteur d’incendie. Si de tels équipement doivent être installés par la suite, il est possible de
configurer une entrée du régulateur pour cette fonction
Pressostat d’encrassement de filtre soufflage
Un pressostat permet de contrôler l’encrassement du filtre à poches sur le soufflage. Il est relié à l’automate et une alarme apparait dès que la
limite réglée sur le pressostat est atteinte.
Pressostat d’encrassement de filtre reprise
Un pressostat permet de contrôler l’encrassement du filtre à poches sur la reprise. Il est relié à l’automate et une alarme apparait dès que la
limite réglée sur le pressostat est atteinte.
Communication à une gestion centralisée MODBUS RTU, RS485
Le régulateur est compatible pour la communication Modbus RTU via TCP/ IP à une gestion technique centralisée (GTC).
Le régulateur peut fonctionner d’une manière autonome sans aide d’un autre système de contrôle ou d’une GTC.
Surventilation
La temperature extérieure est mesurée via une sonde positionnée sur l’air neuf de la centrale. Si cette temperature après minuit (réglable) est
inférieure à la consigne de température ambiante (réglable) et que la température de reprise réelle est supérieure à la consigne (réglable), les
ventilateurs démarrent pour rafraichir le bâtiment.
La fonction est active hors des plages de programmation horaire. Tous les paramètres peuvent être ajustés individuellement. Quand la
température ambiante est atteinte, la centrale s’arrête. Après une heure, elle redémarre de nouveau si la température ambiante est repassée à
nouveau au-delà du seuil programmé.
En accessoire, des sondes d’ambiance et extérieure peuvent être installées.
Marche forçée.
Une entrée digitale (bouton poussoir) permet de forcer le fonctionnement de la centrale en régime normal. La durée de forçage est réglable.
Des bornes sont disponible dans le coffret pour le raccordement de l’entrée.

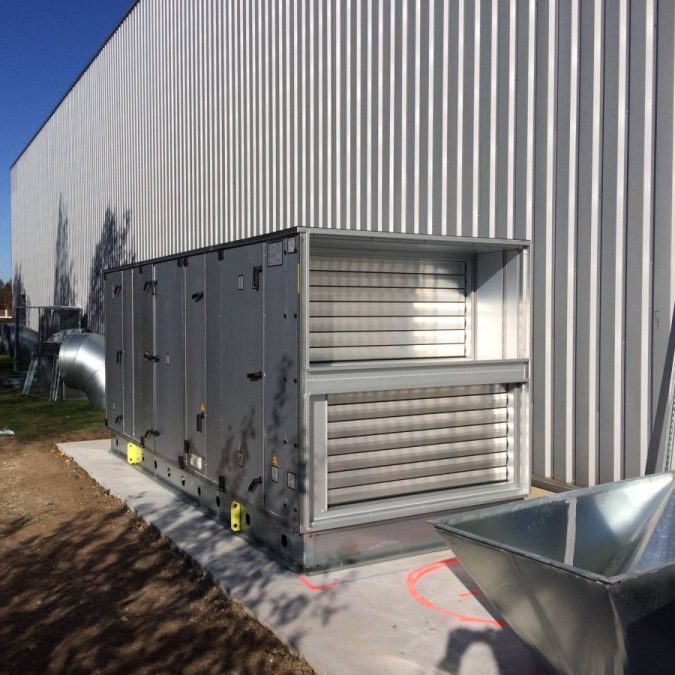

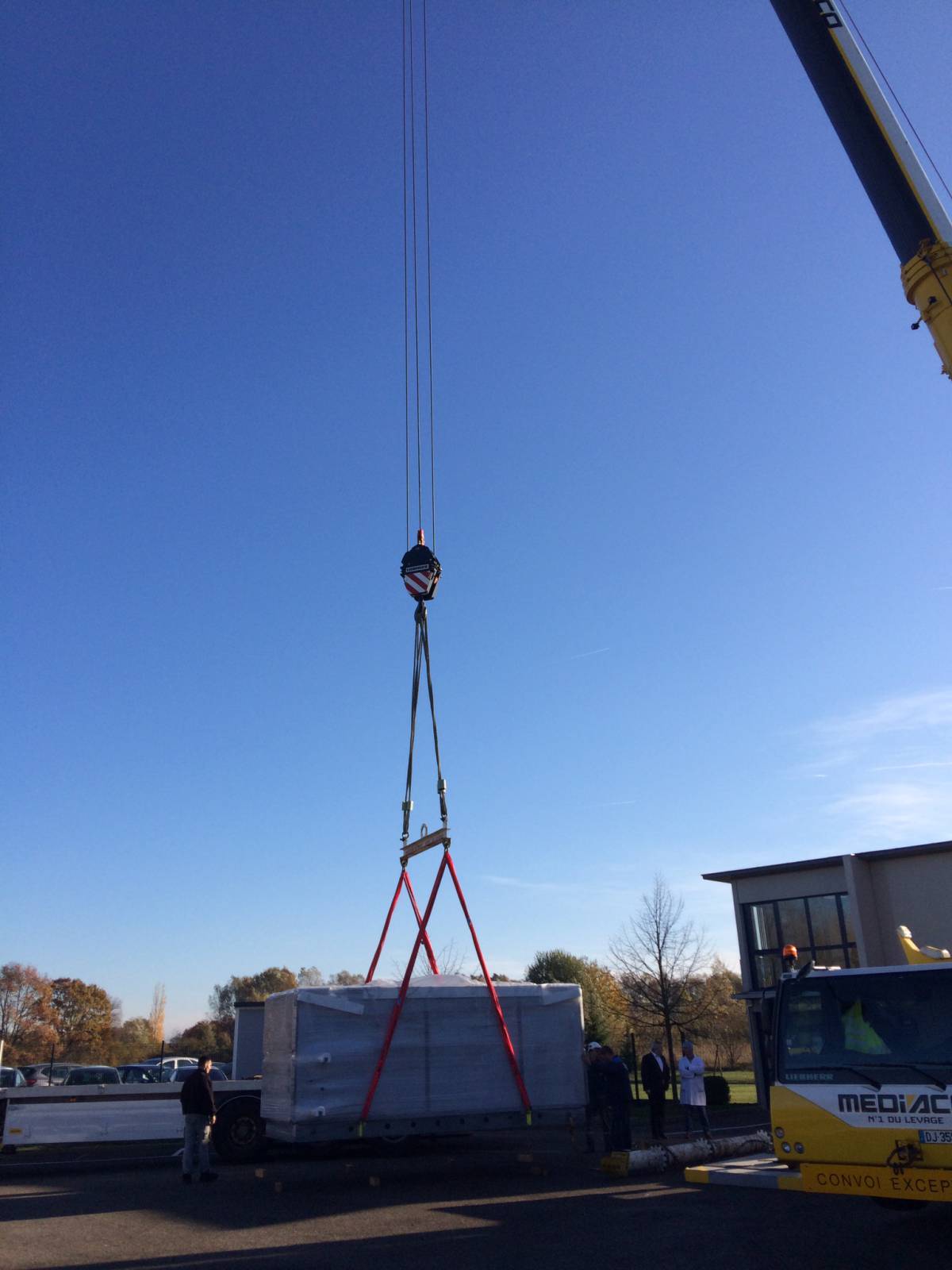

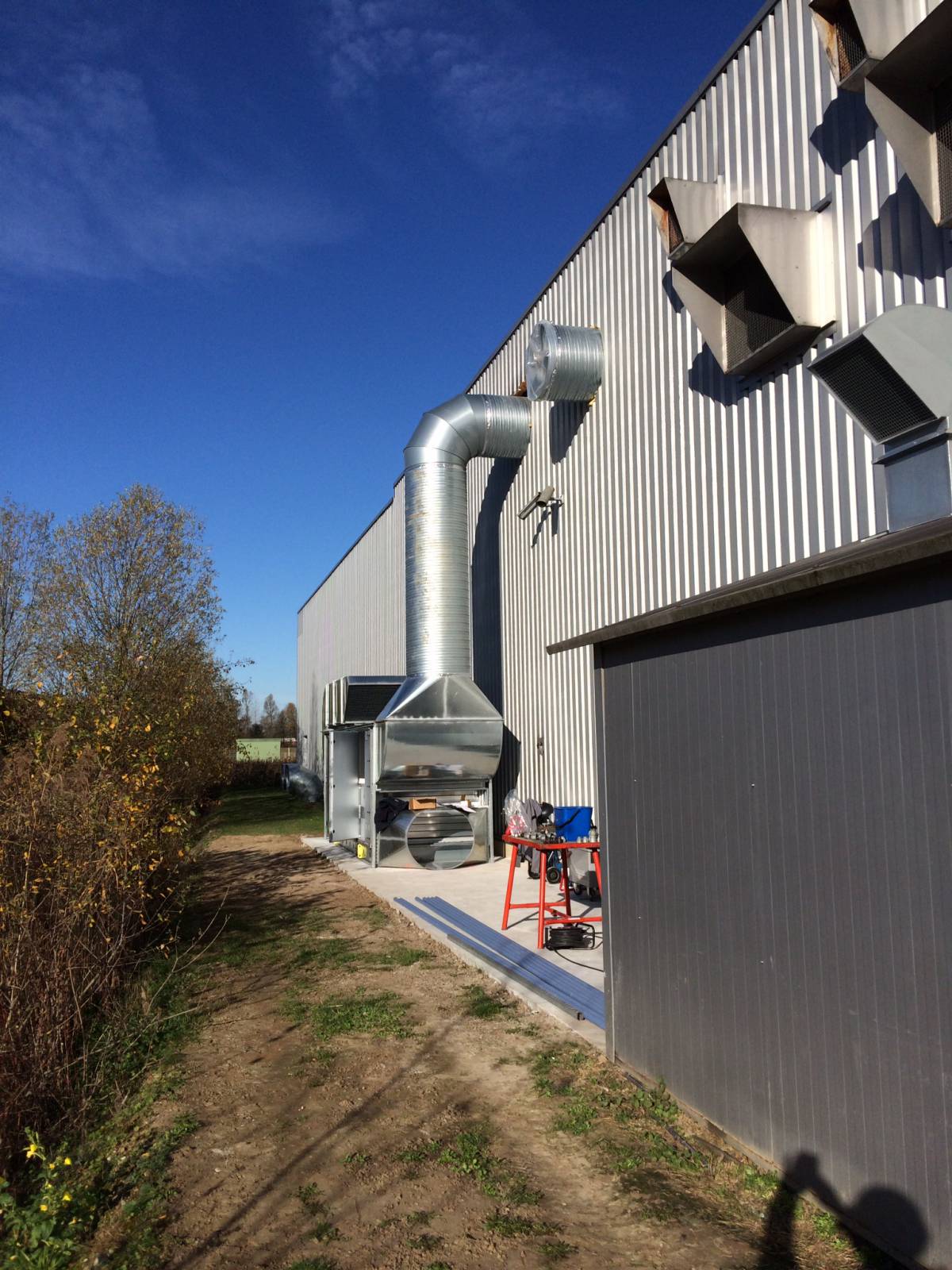

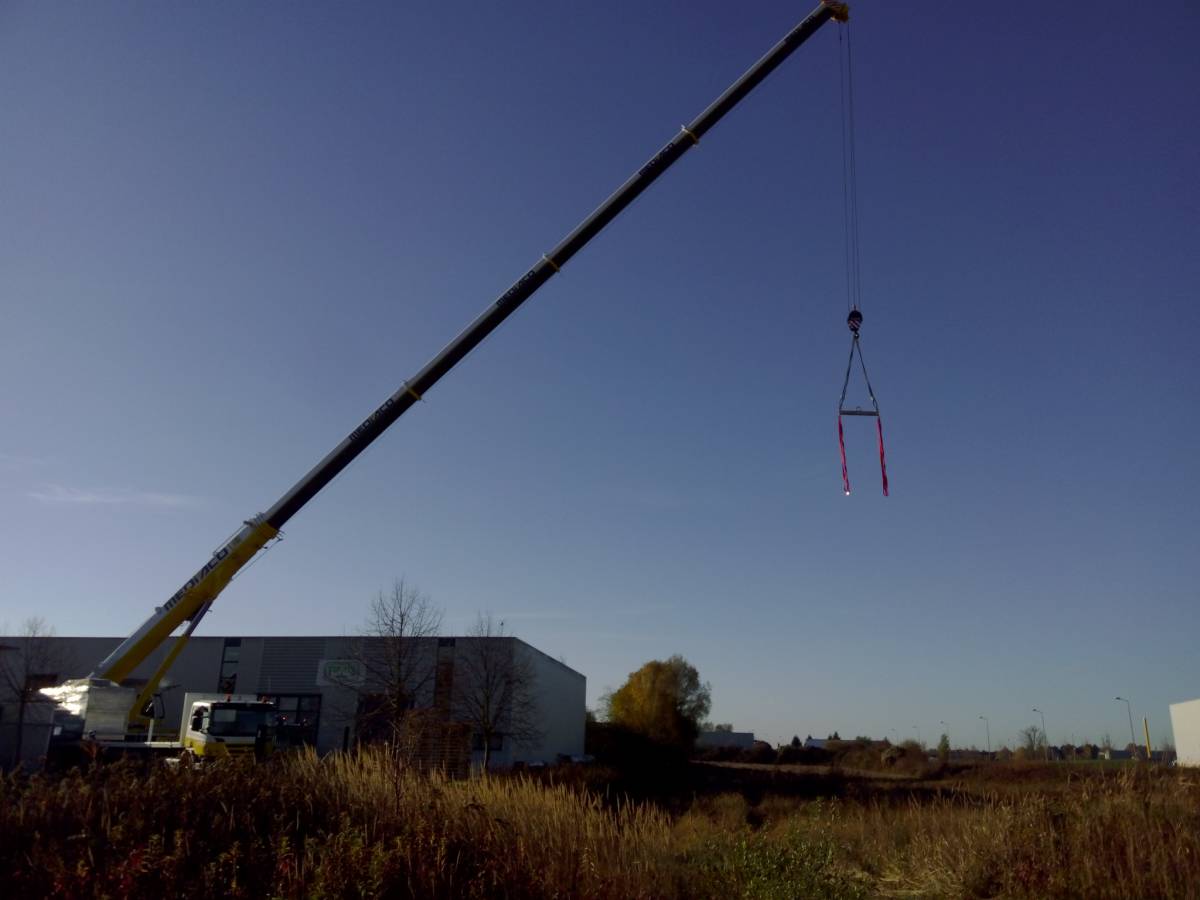

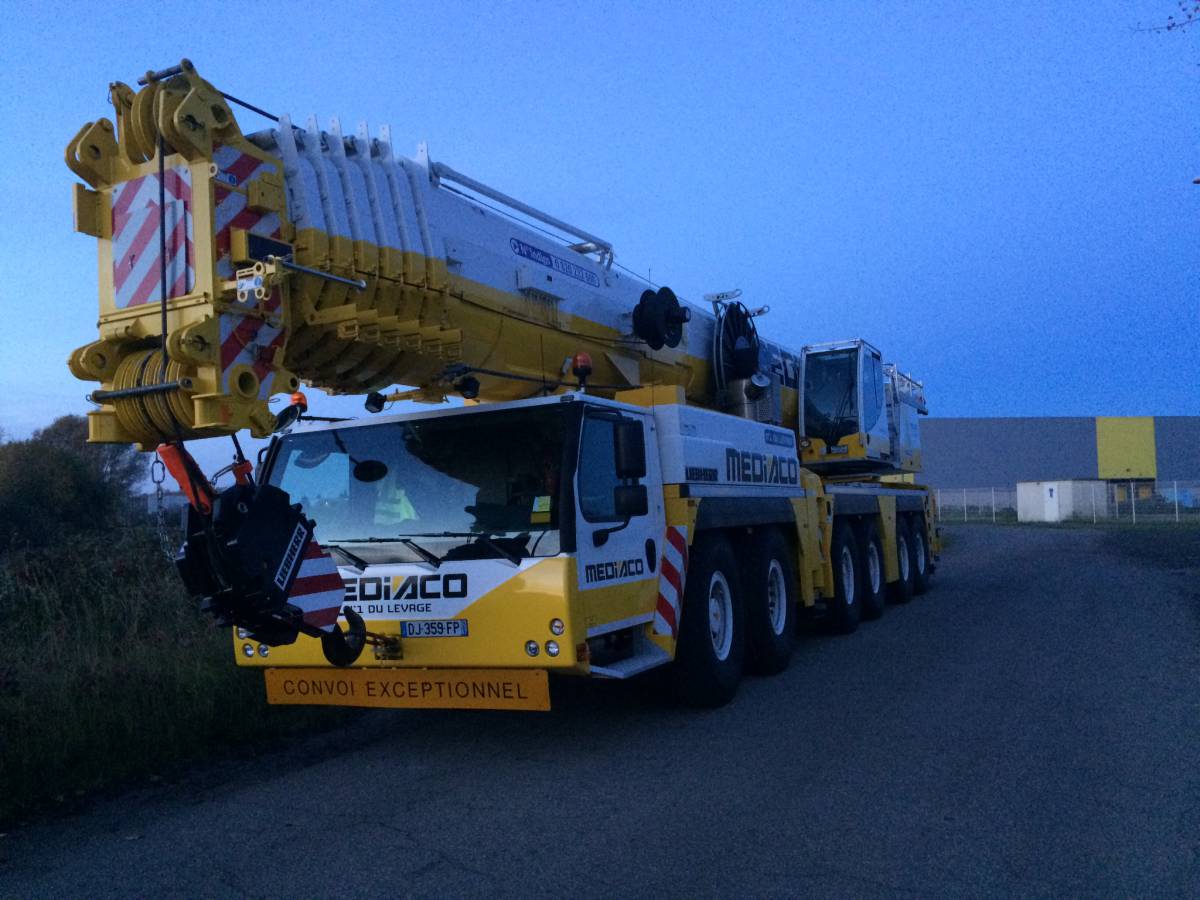

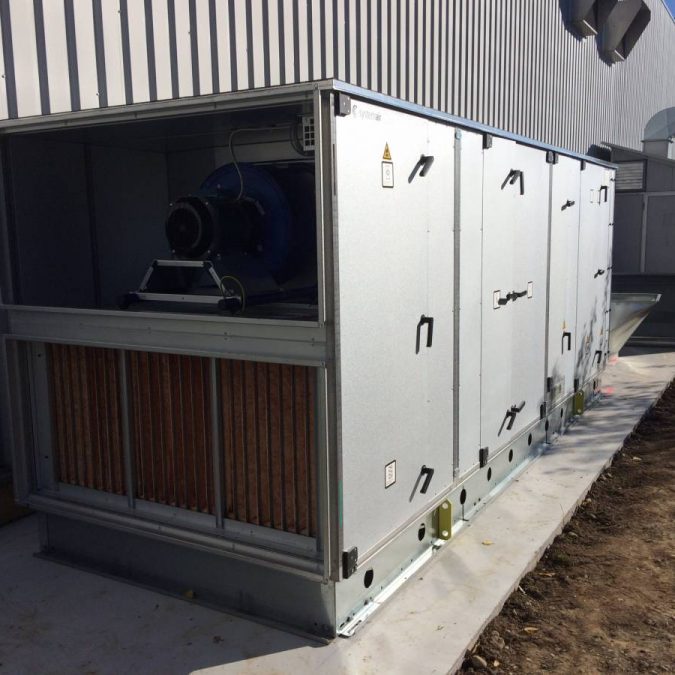

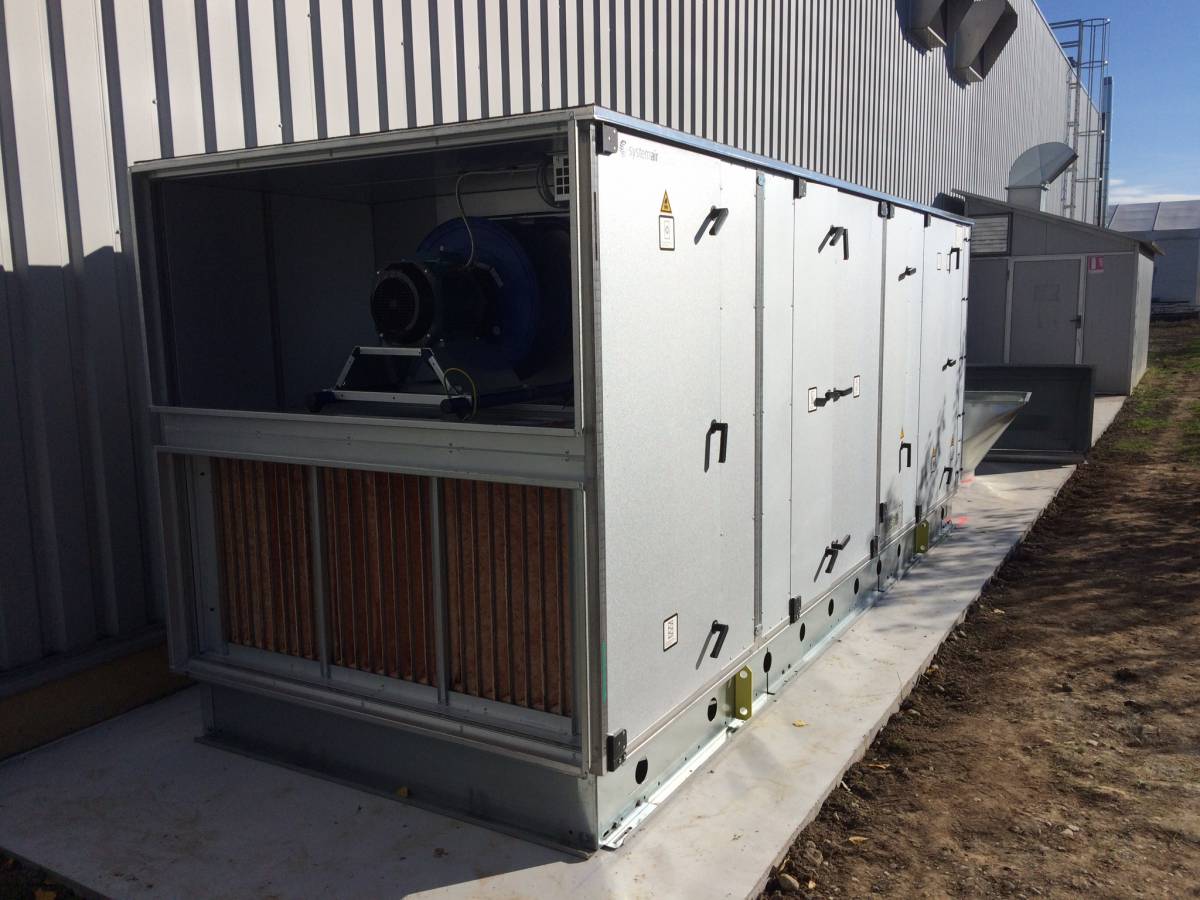

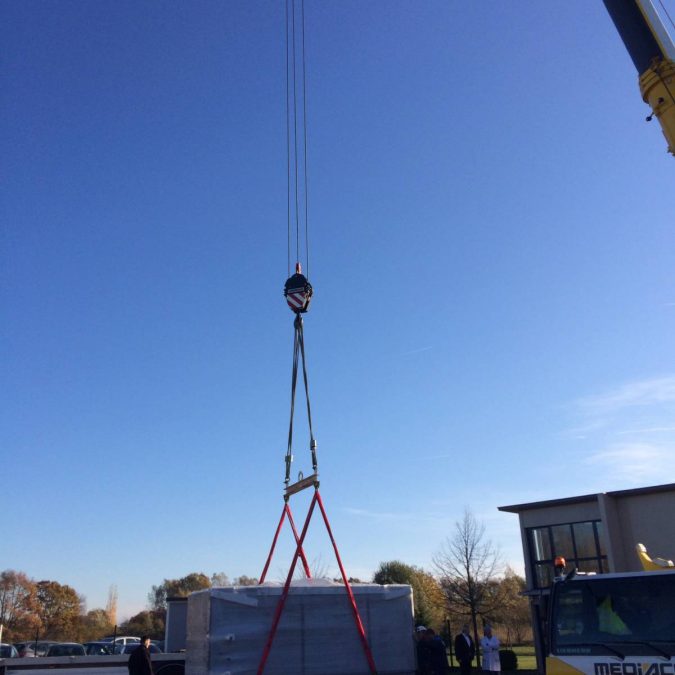

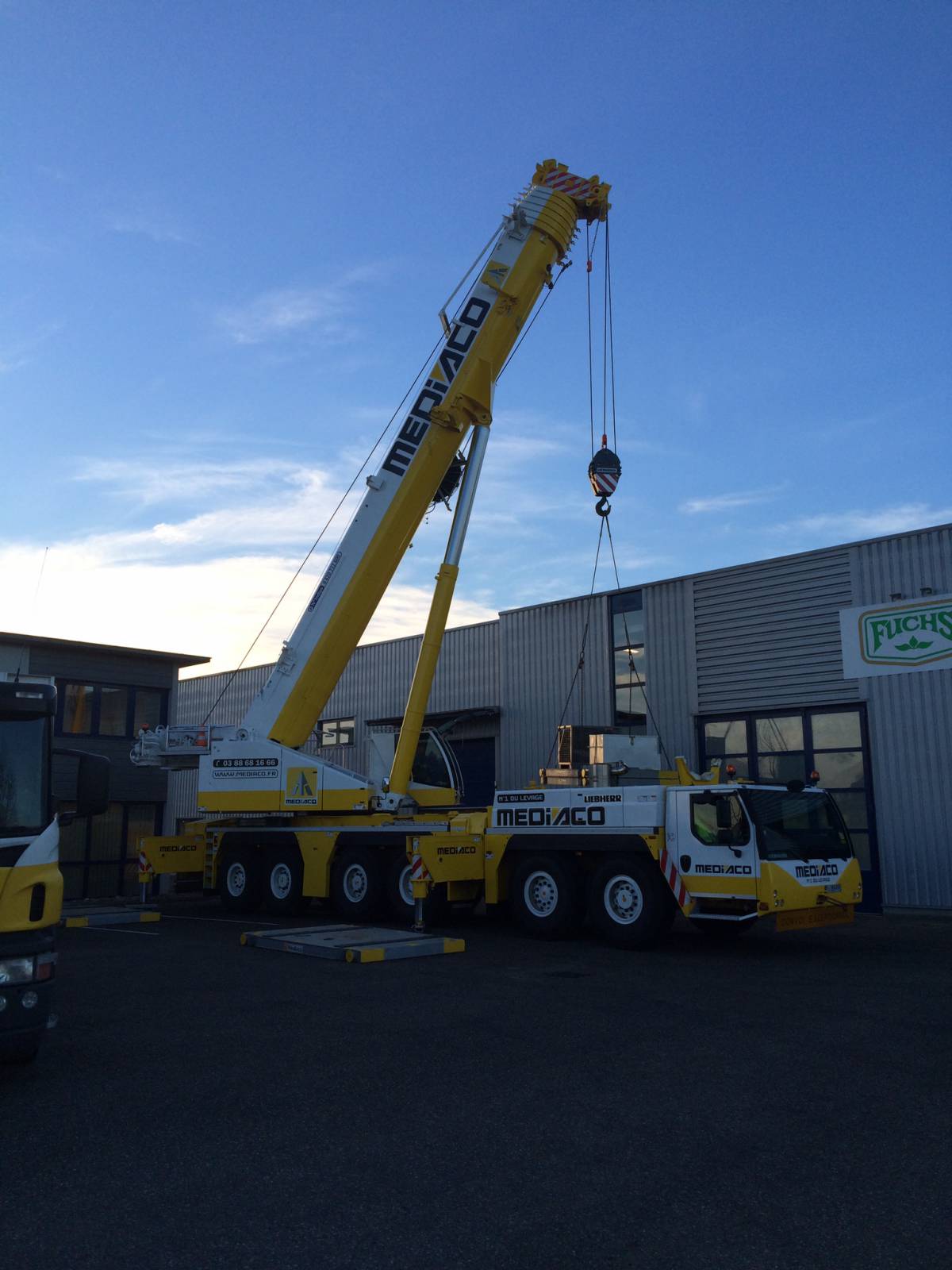

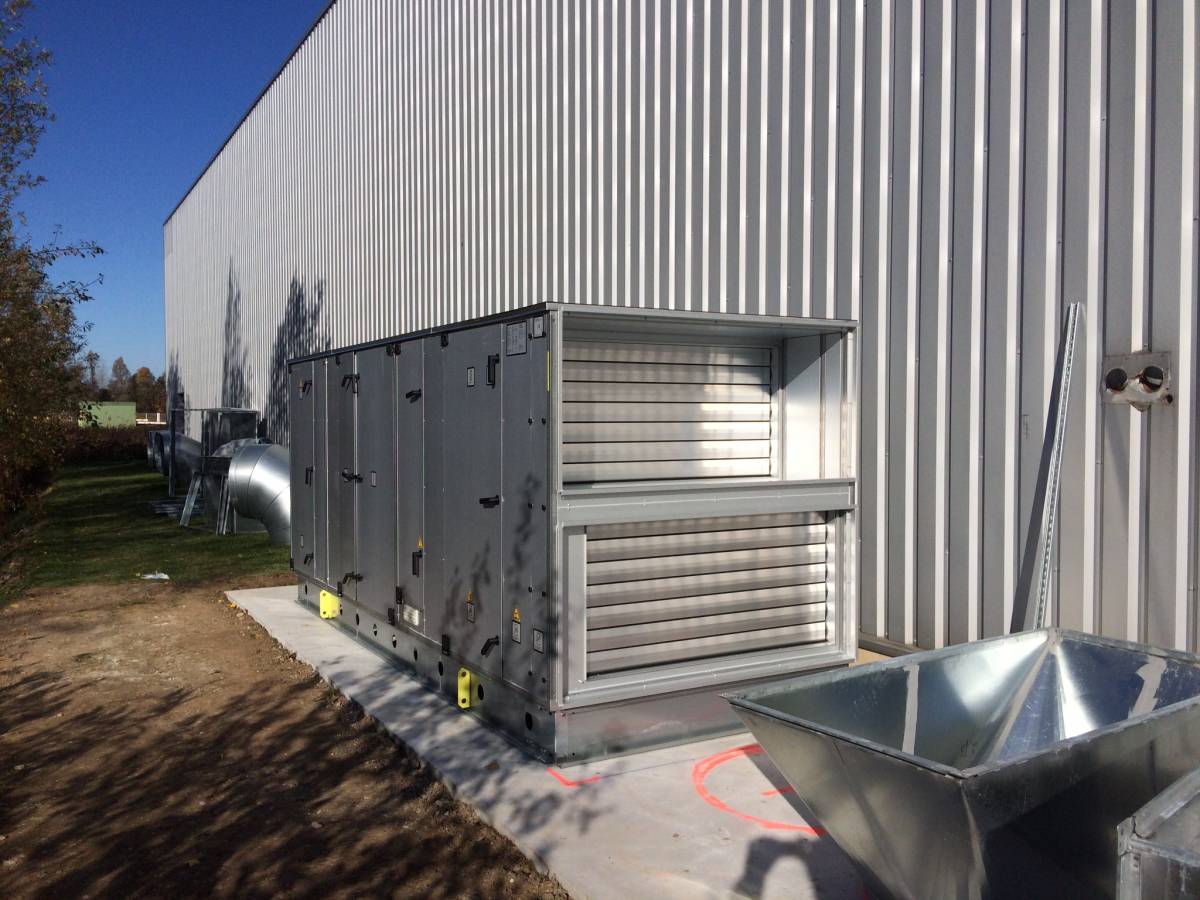

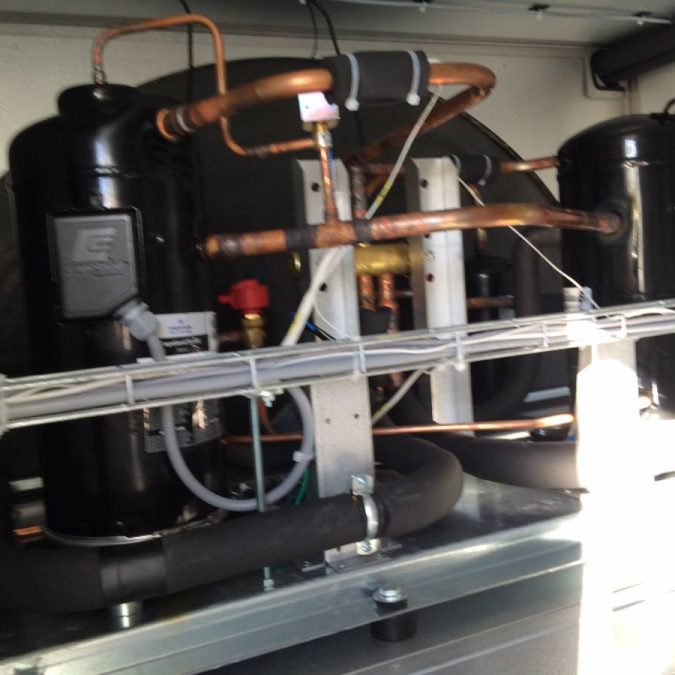

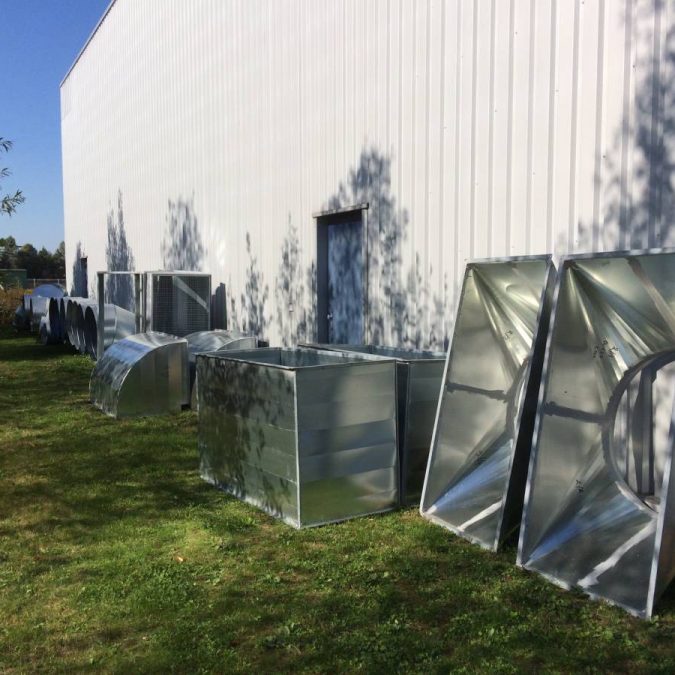

Quelques photos de la pose de la centrale:

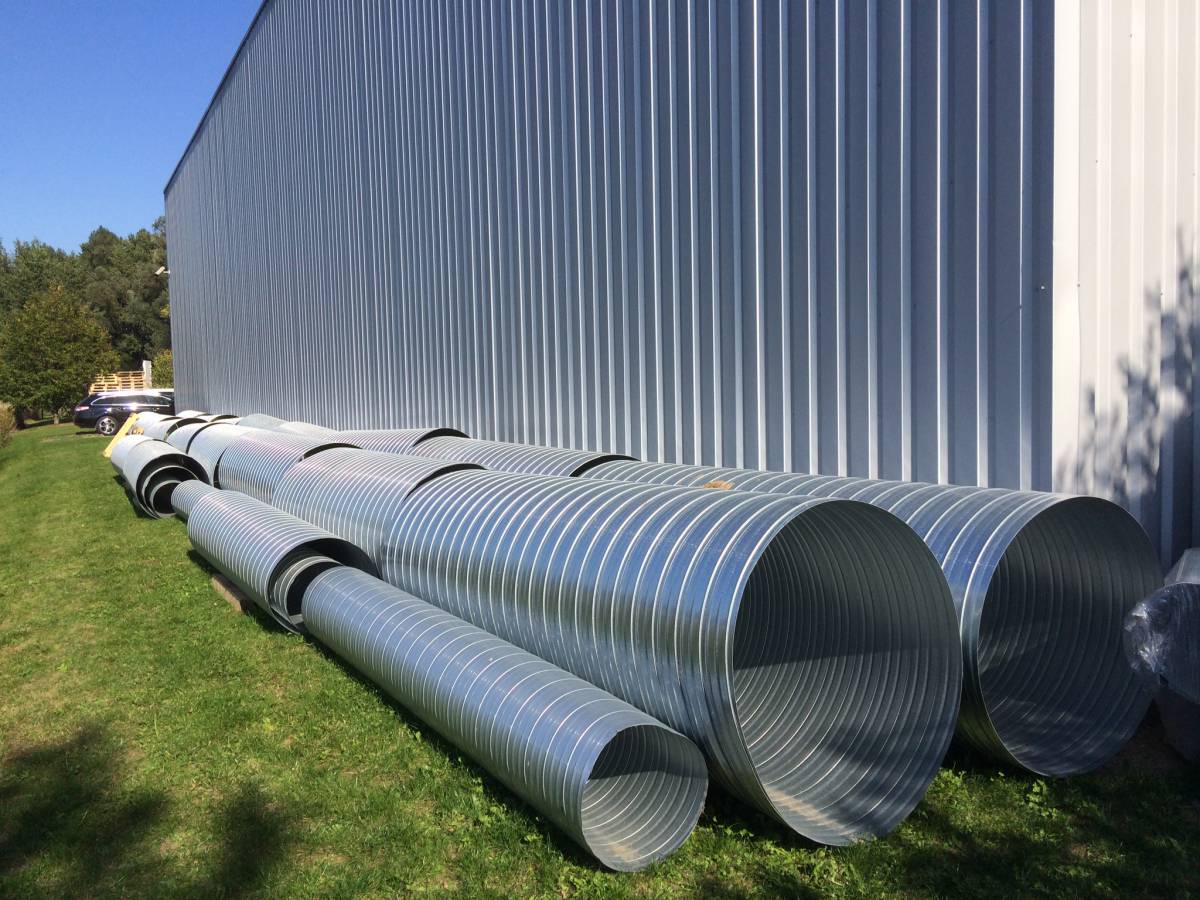

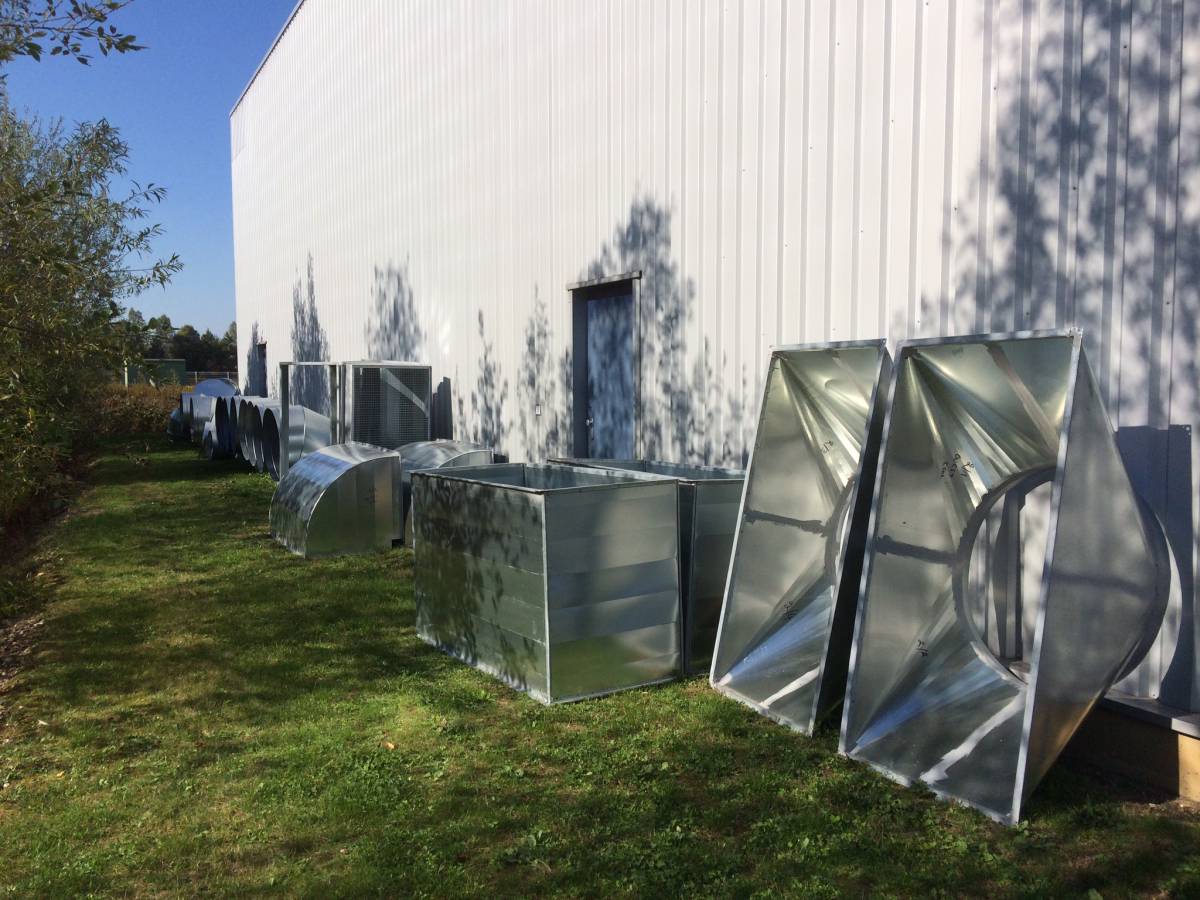

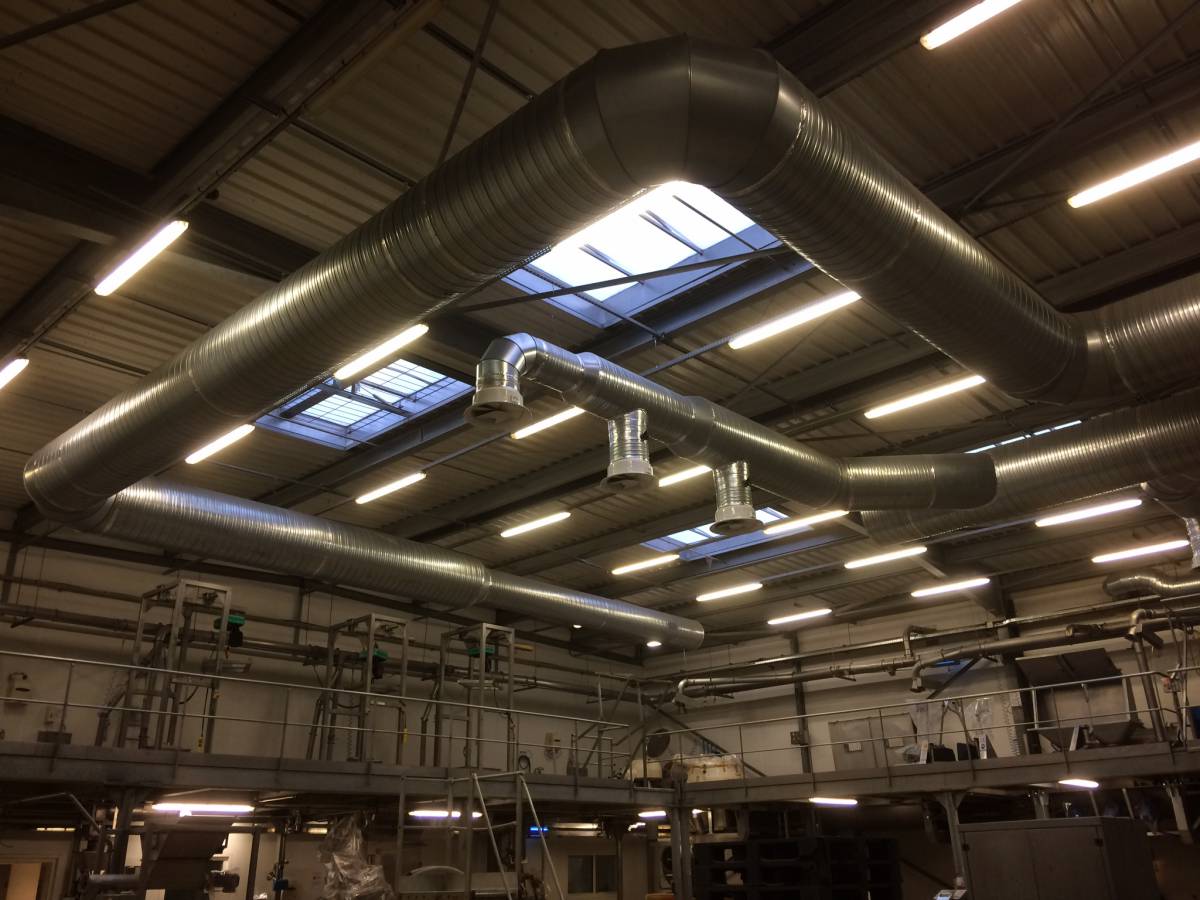

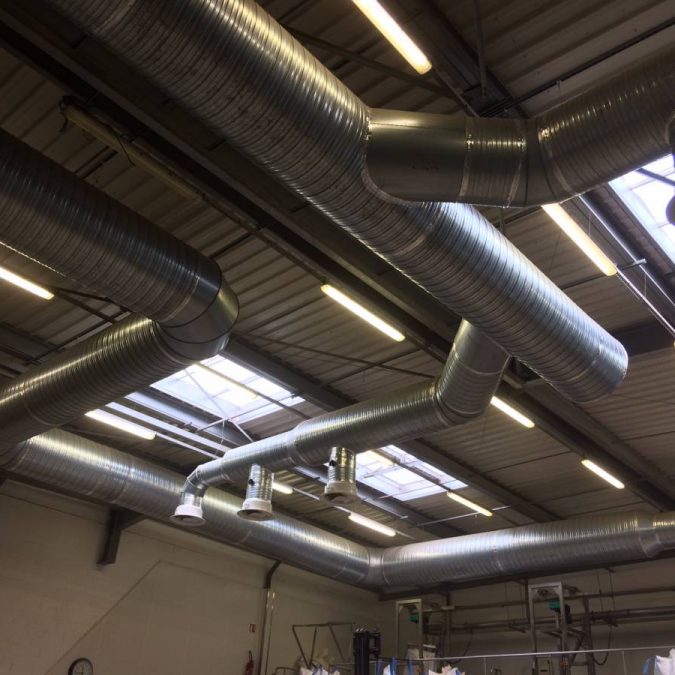

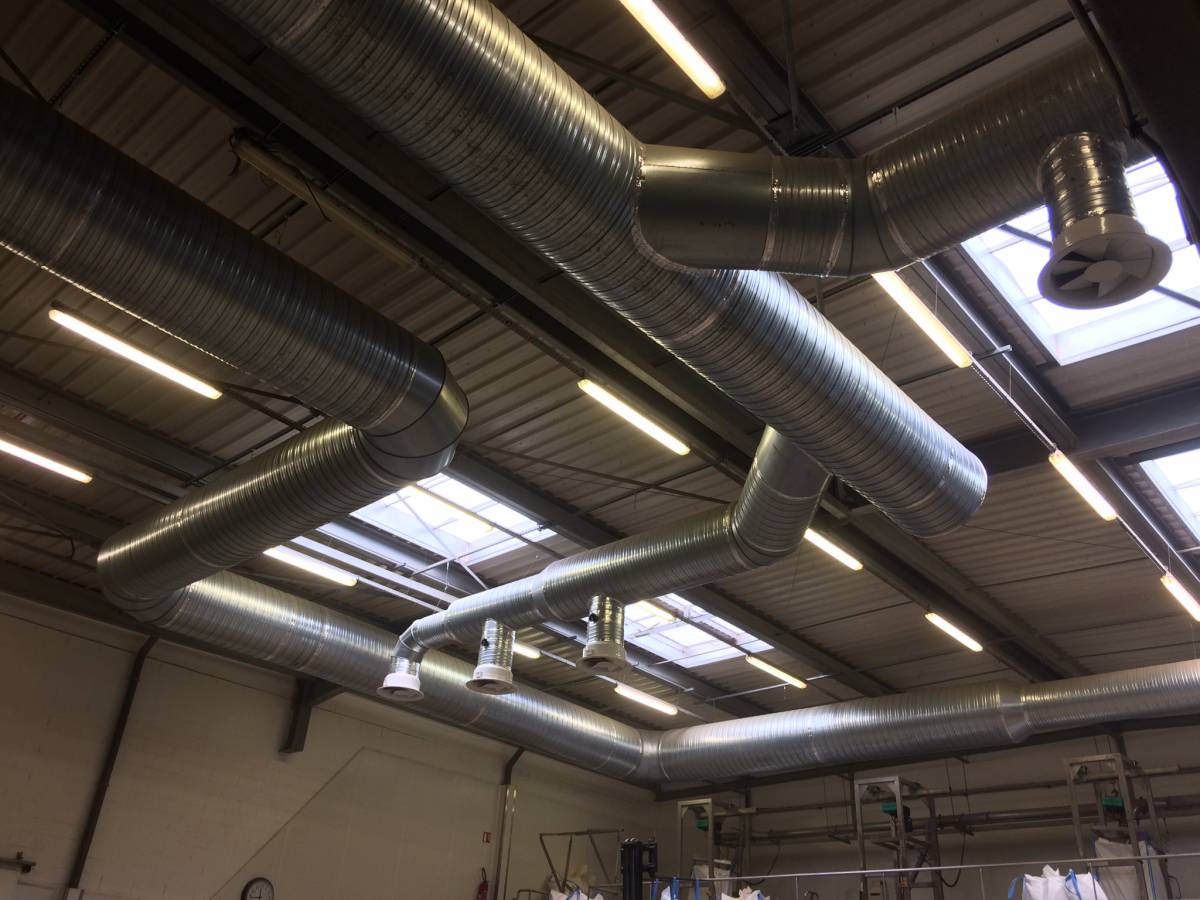

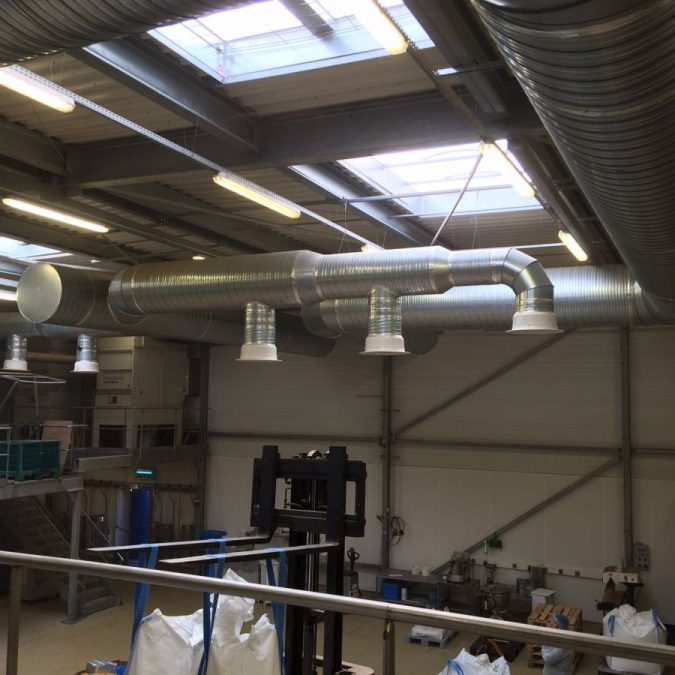

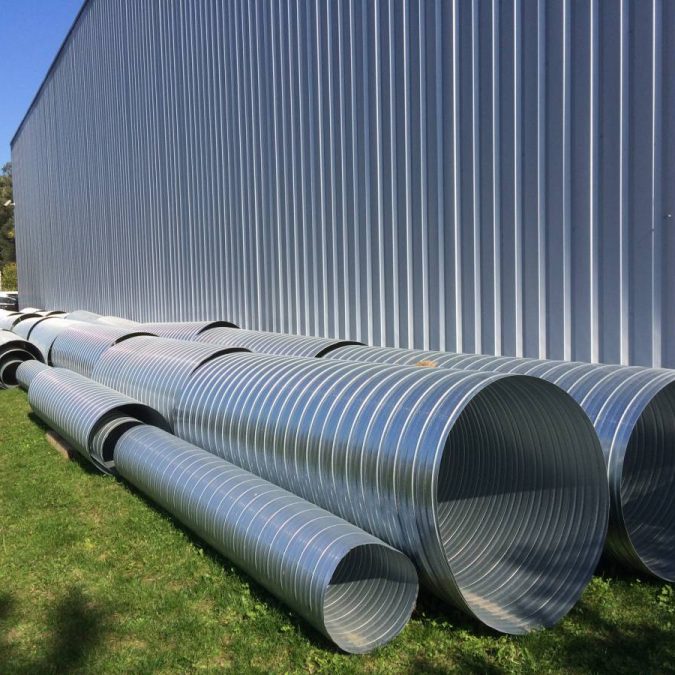

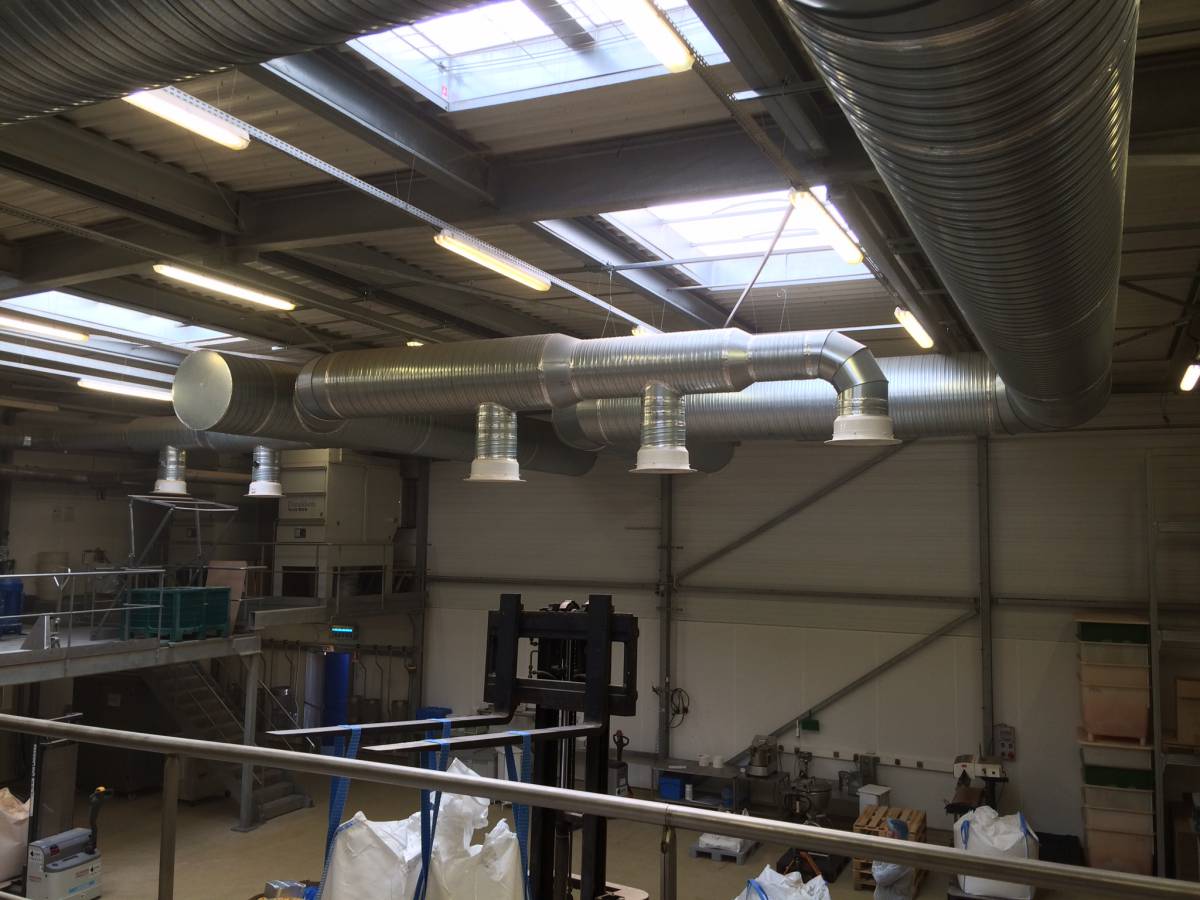

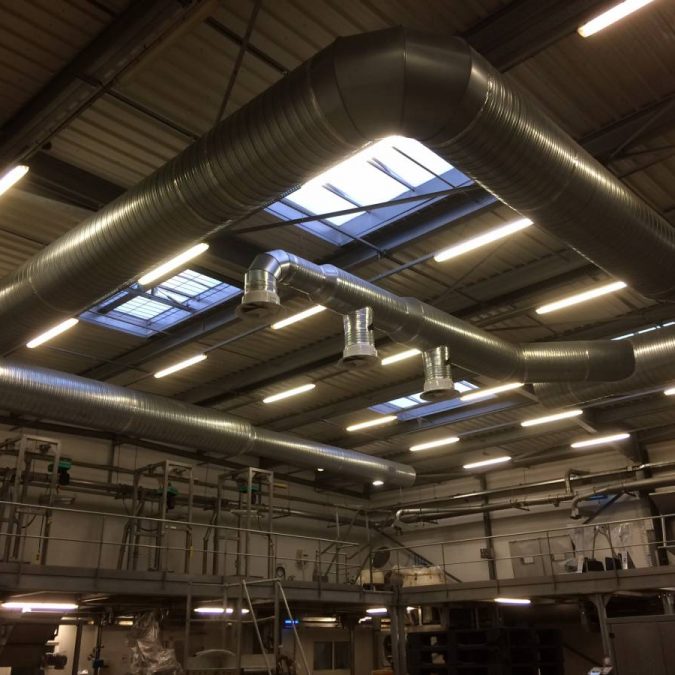

Mise en œuvre d’un réseau aéraulique diamètre 900 mm équipé de diffuseurs à jet hélicoïde:

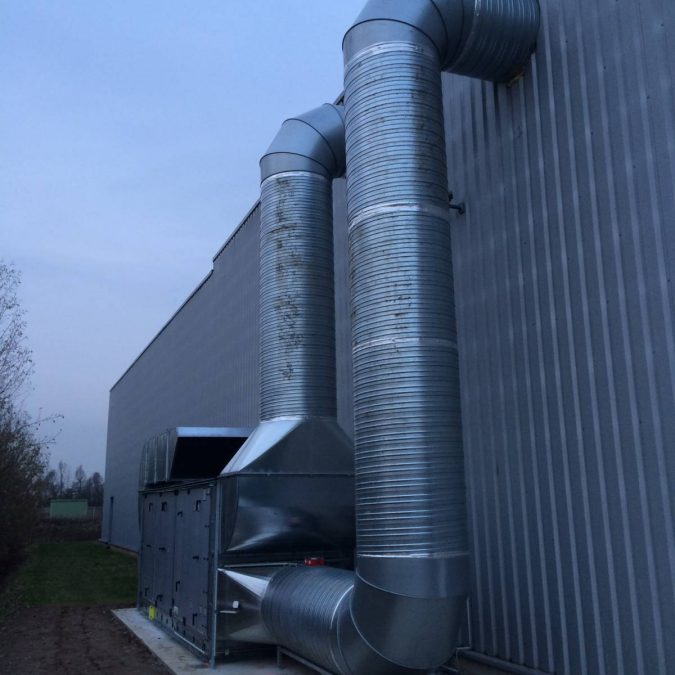

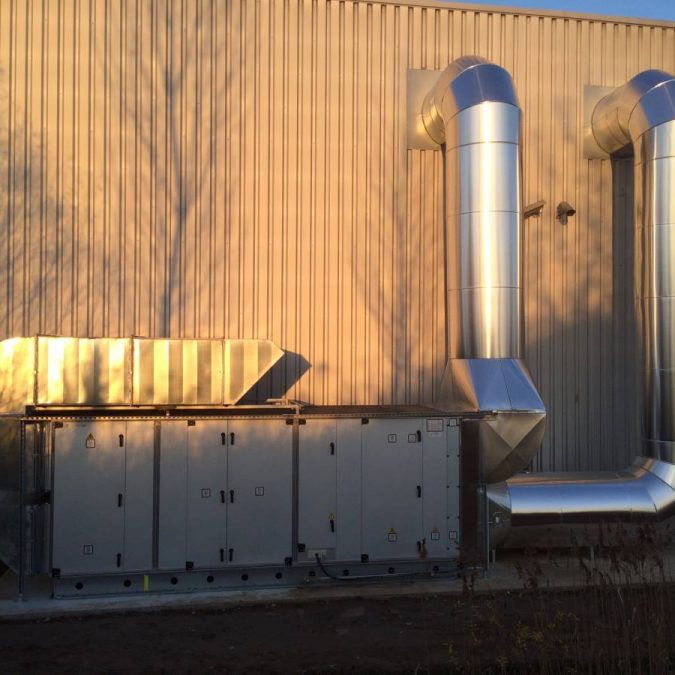

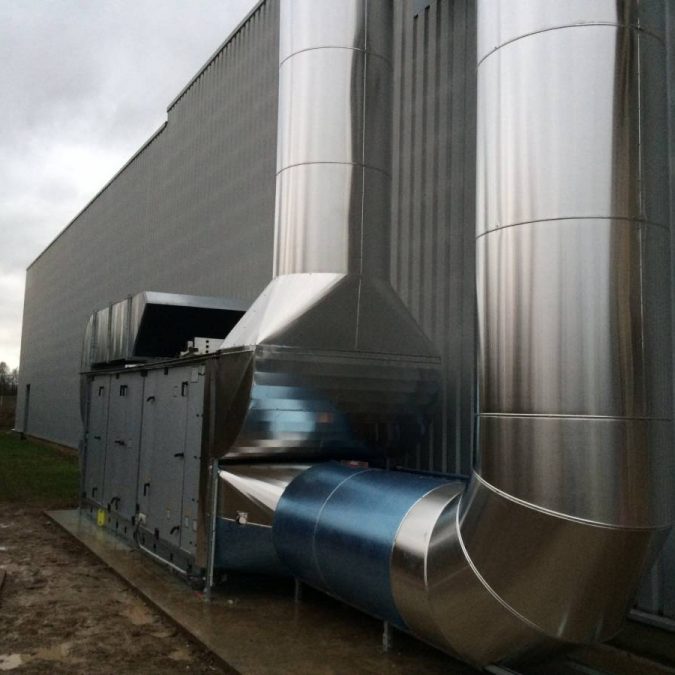

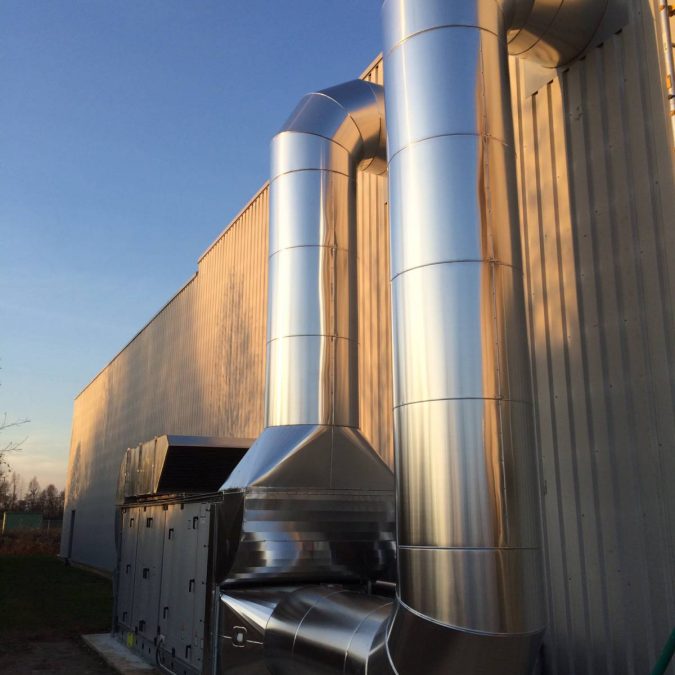

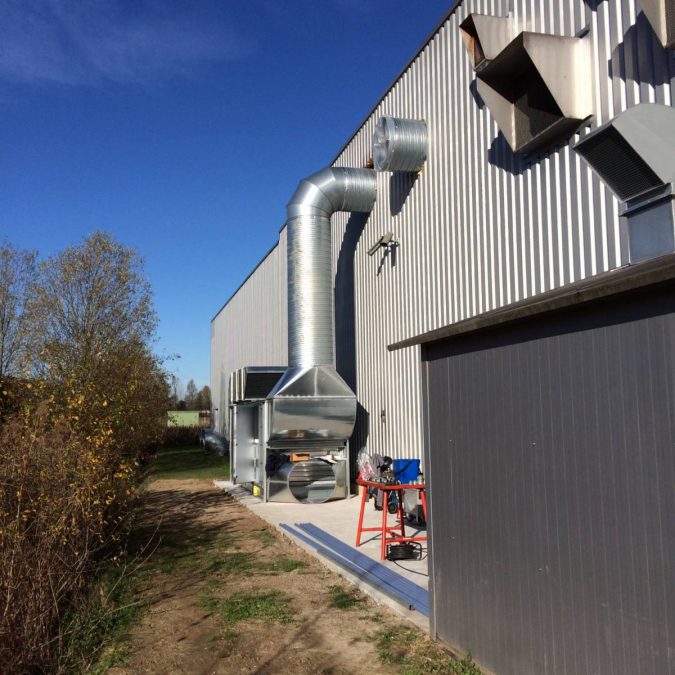

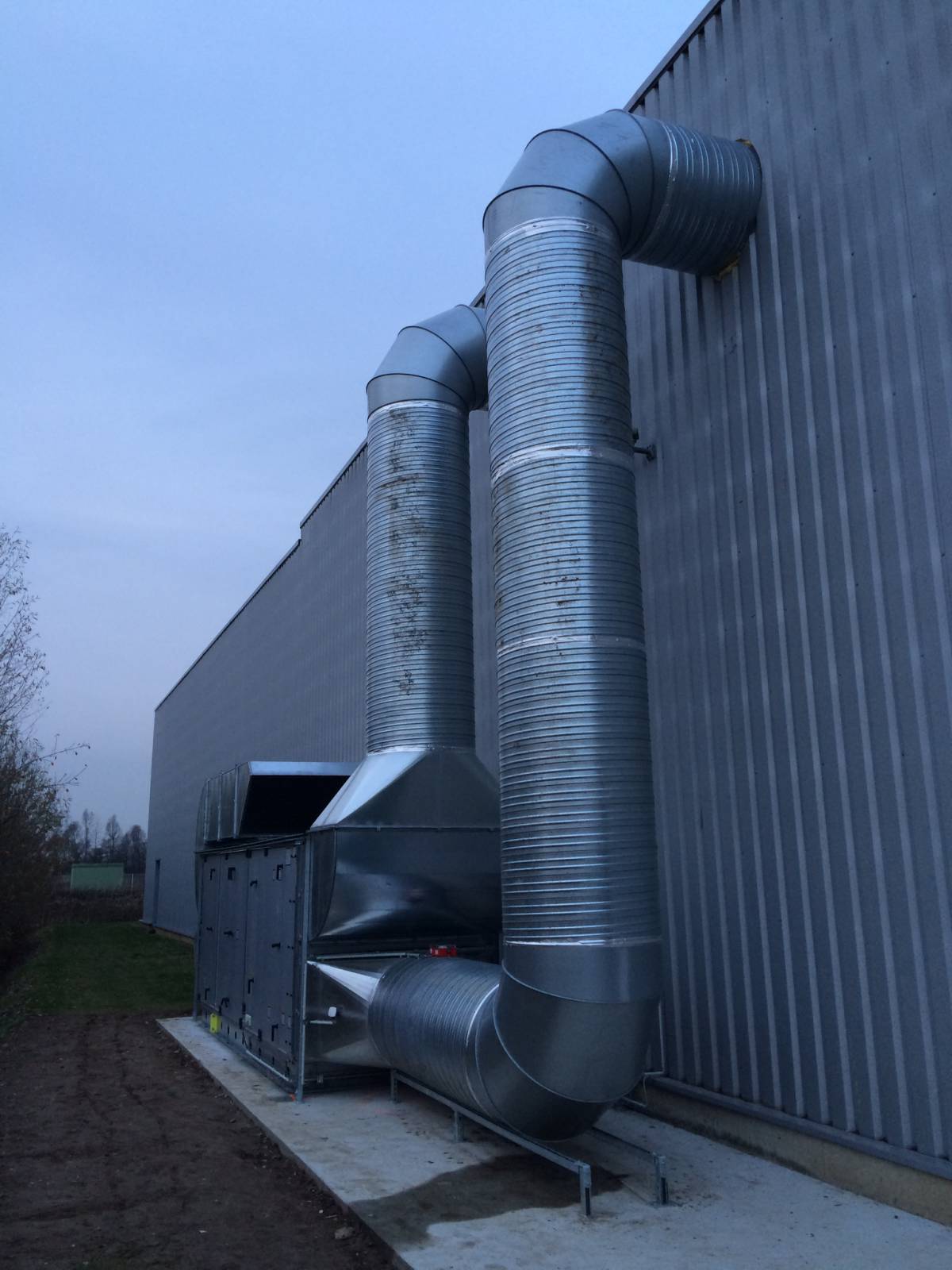

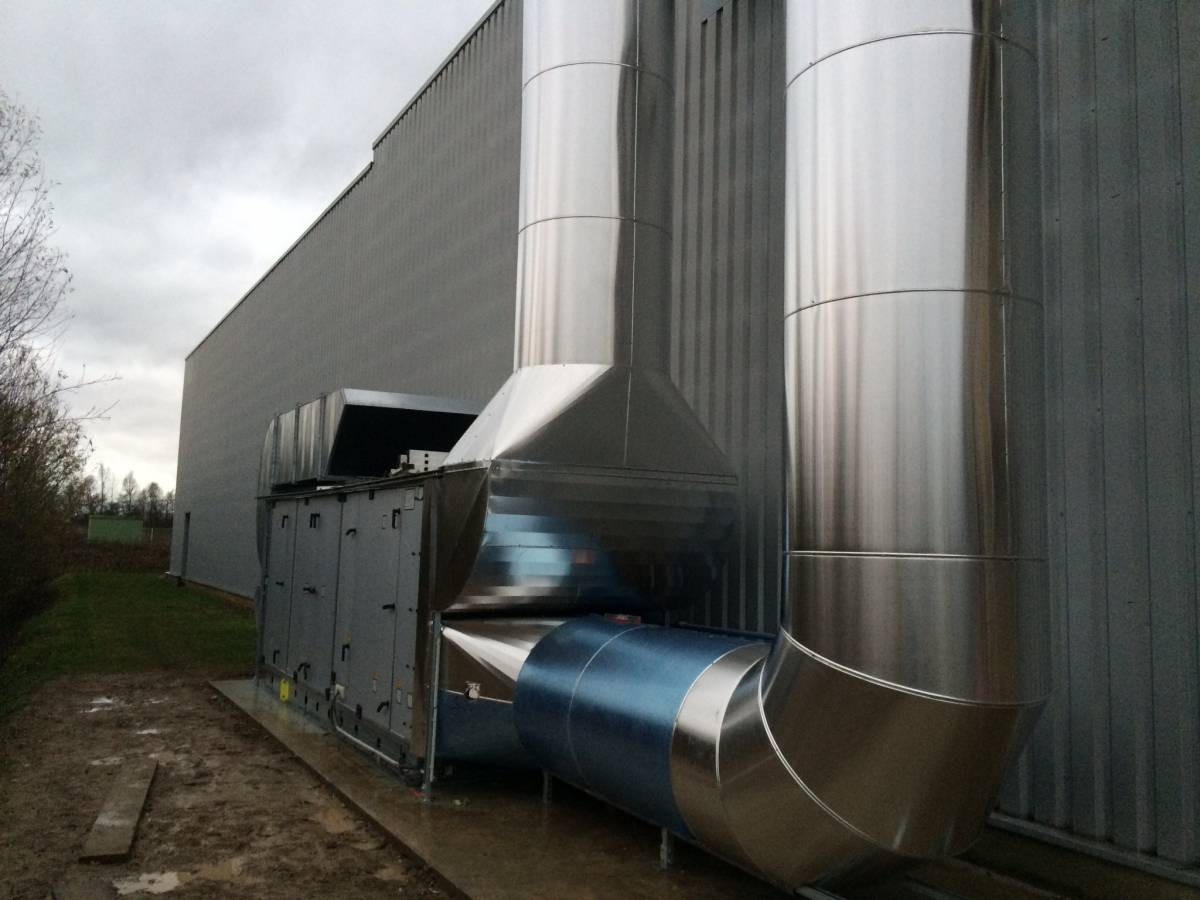

Isolation des gaines de ventilation a l’extérieur du bâtiment:

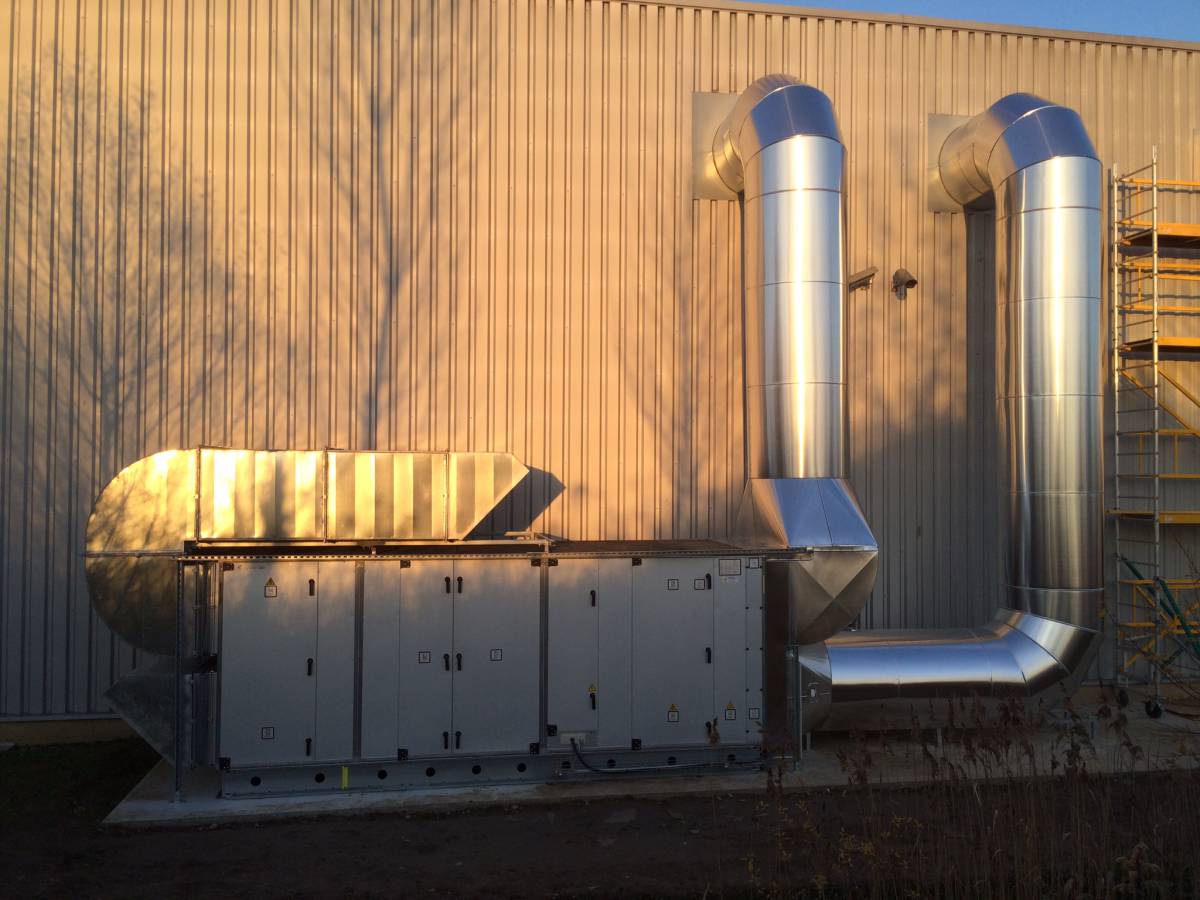

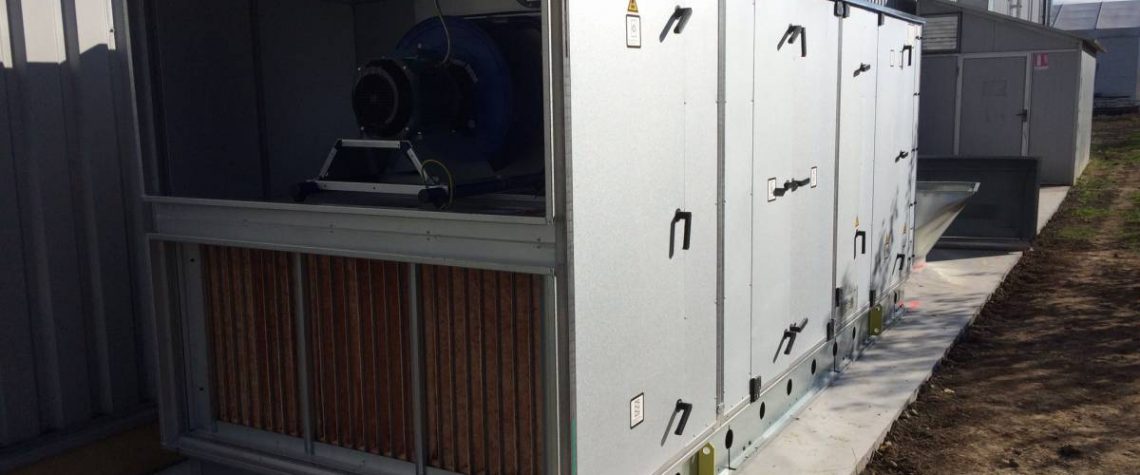

Installation finalisée et réceptionnée par le client:
