La pompe à chaleur dans le milieu industriel

Remplacement de la production de chaleur et de froid d’une imprimerie:

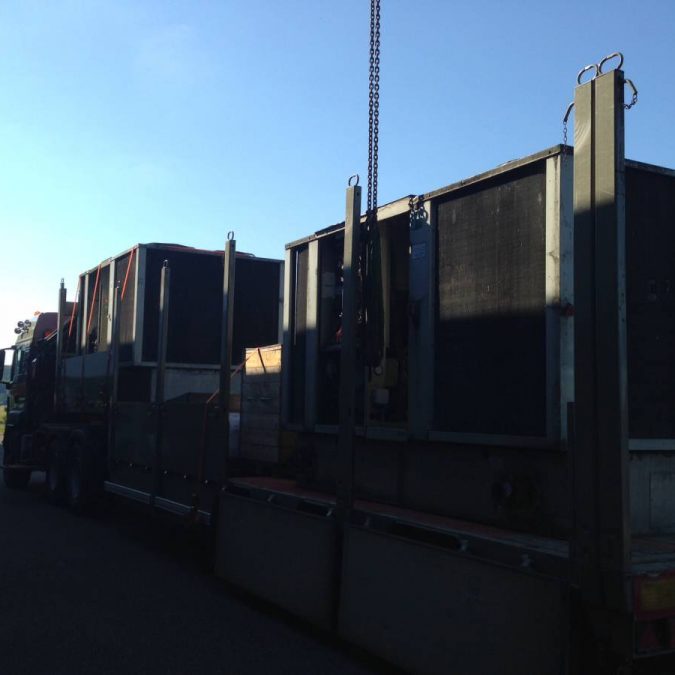

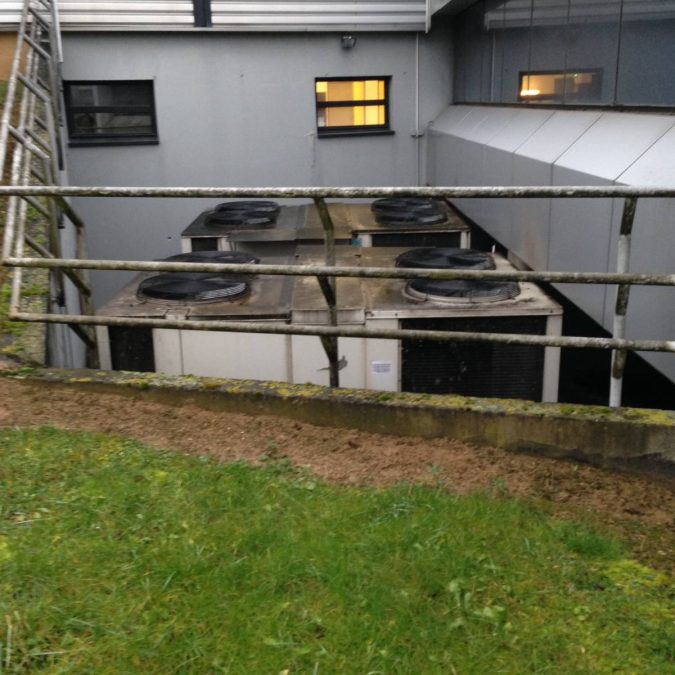

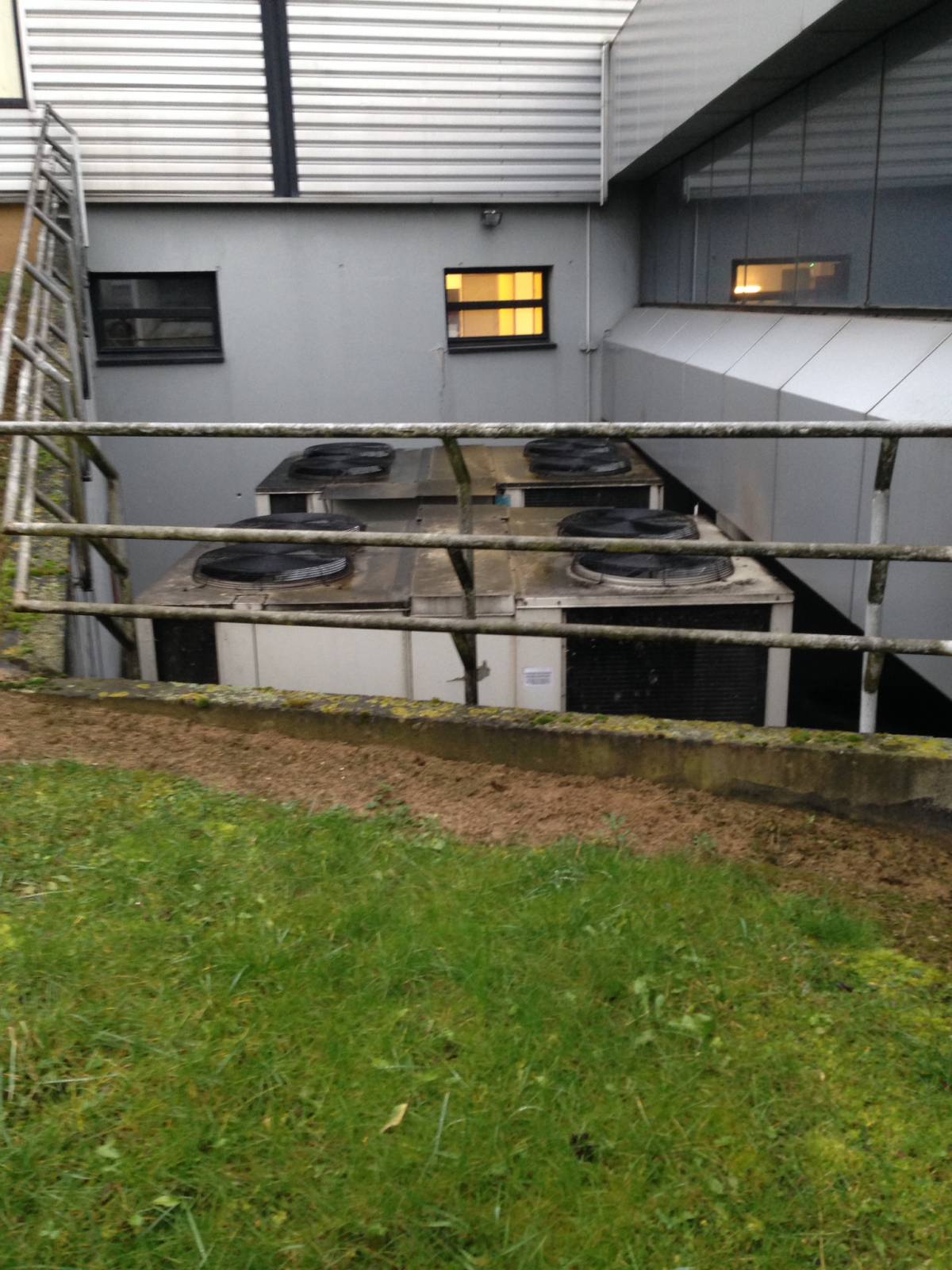

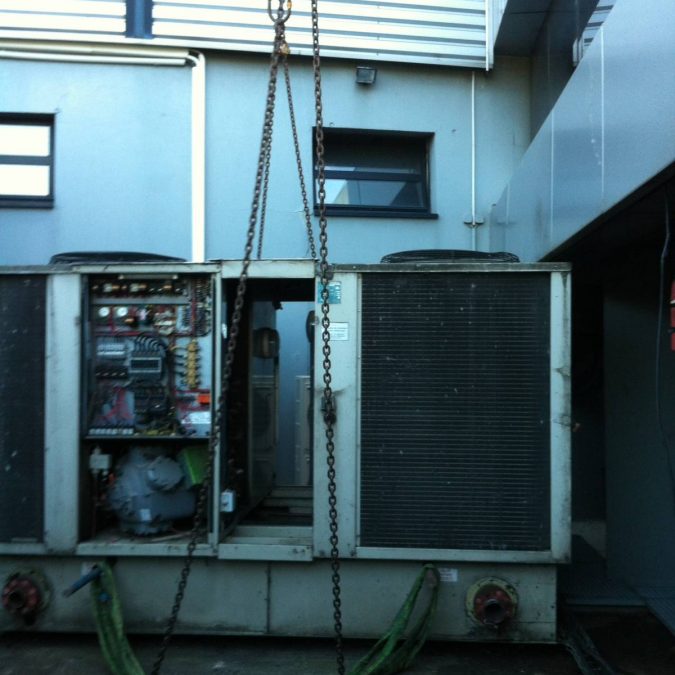

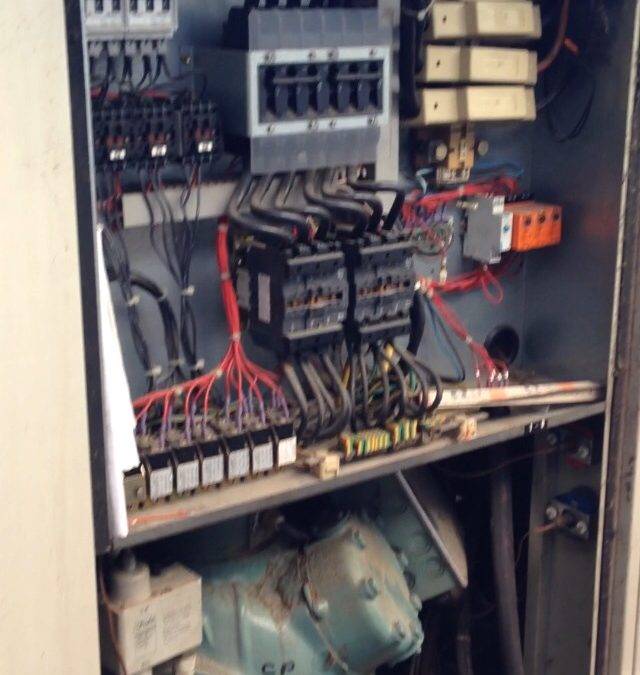

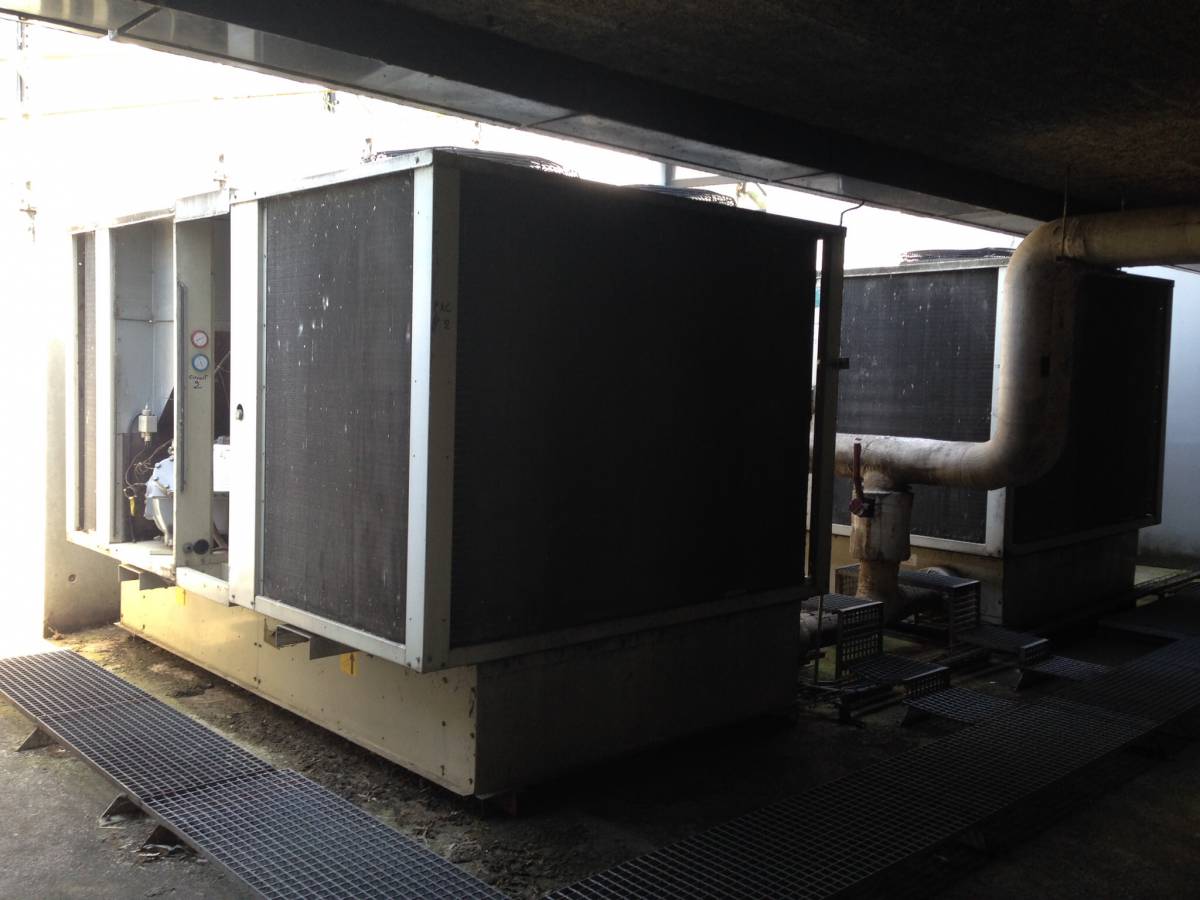

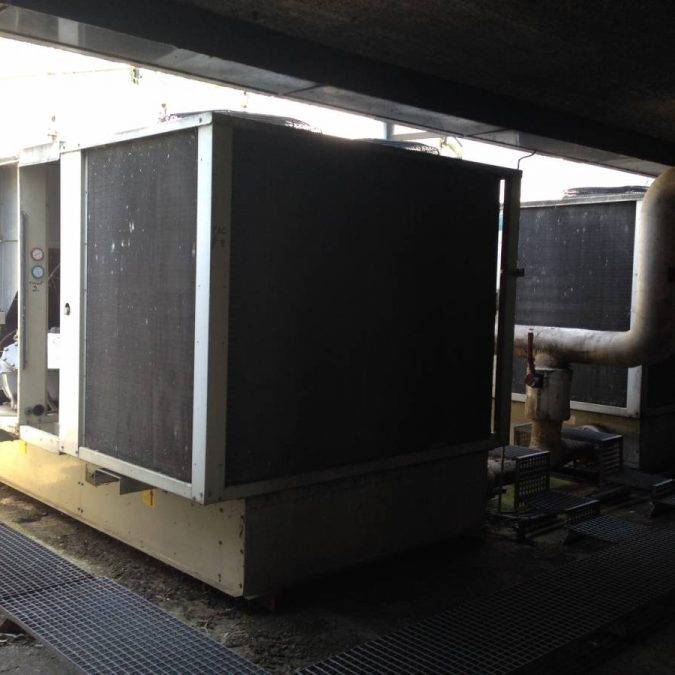

 Récuperation du fluide frigorigène et depose de 2 pompes à chaleur carrier 30bq070:

puissance frigorifique unitaire 160KW

fluide frigorigène:r22

Nombre de circuits: 2

charge en fluide :23KG/circuit

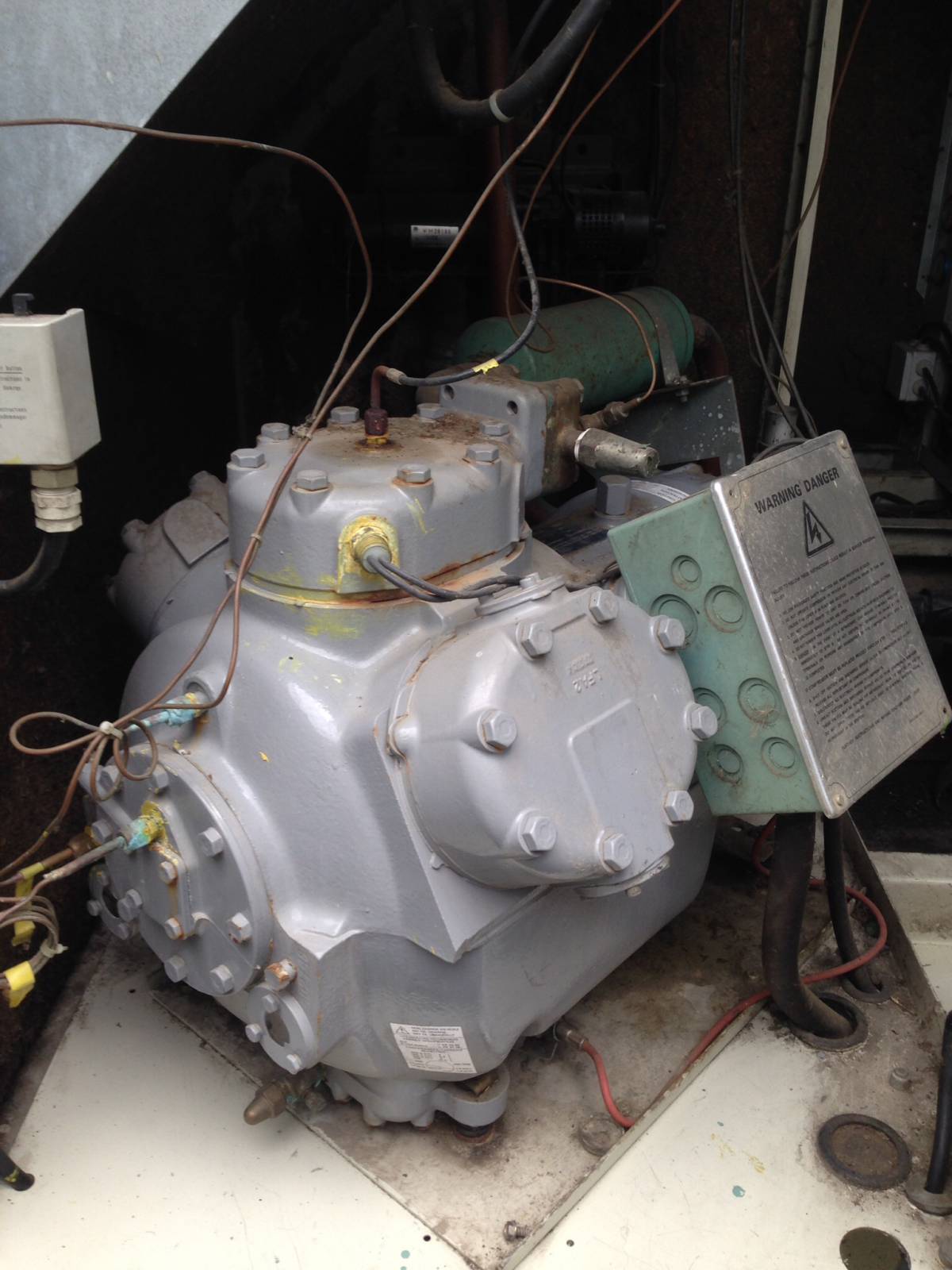

2 compresseurs semi hermétiques carrier 06 ET

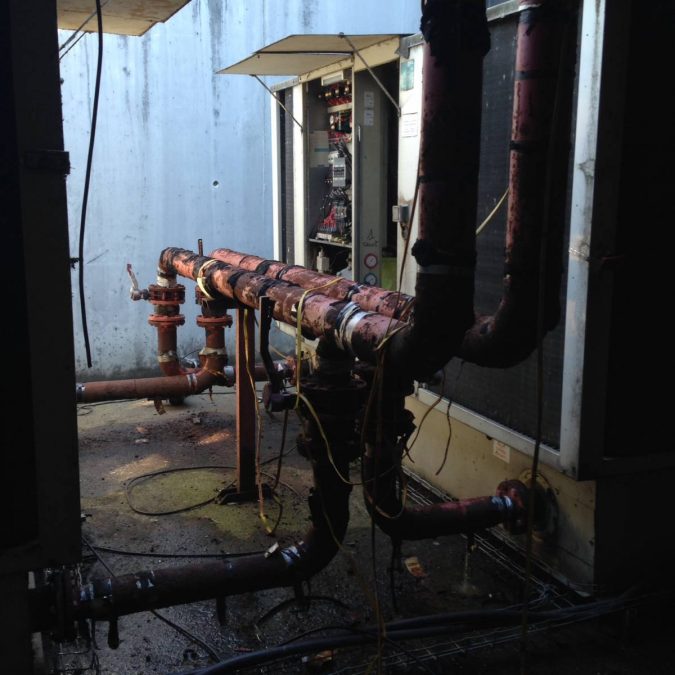

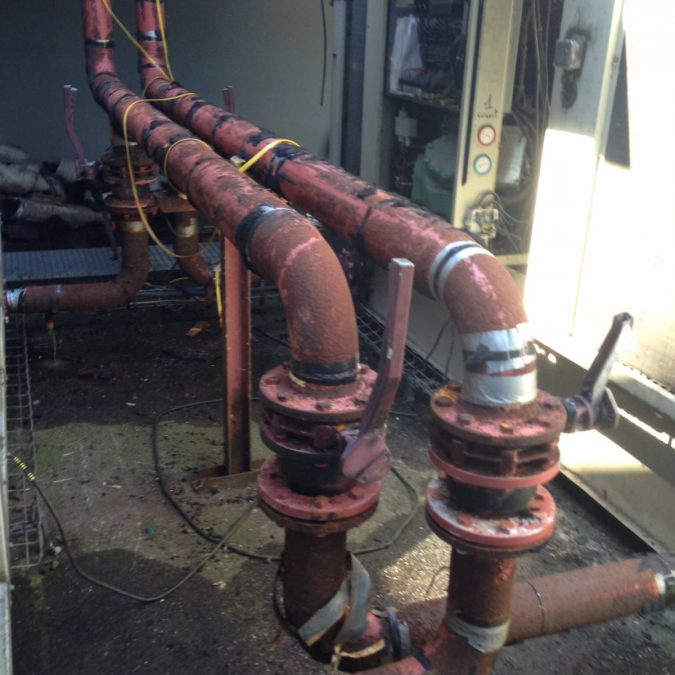

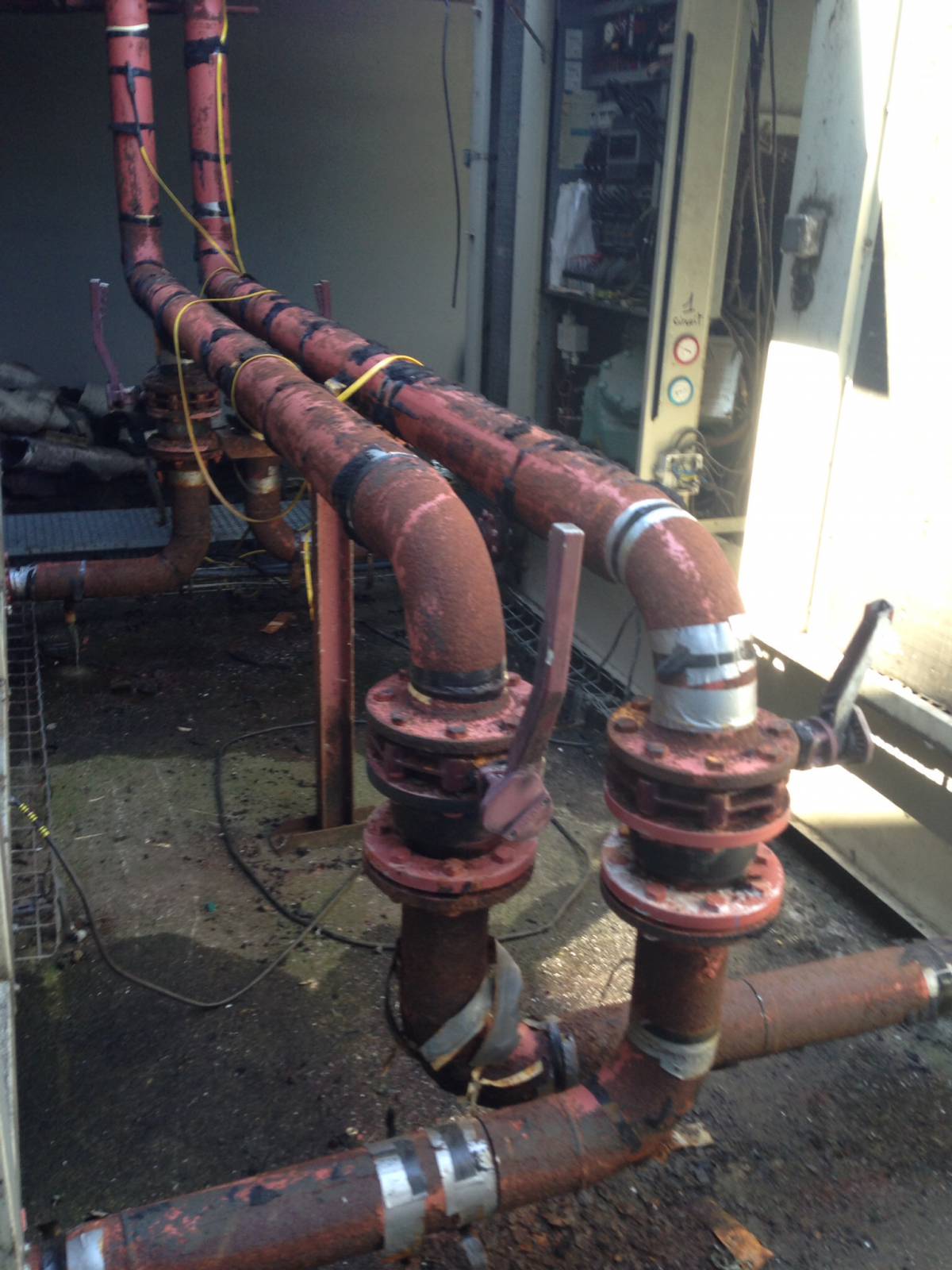

Depose des Tuyauteries:

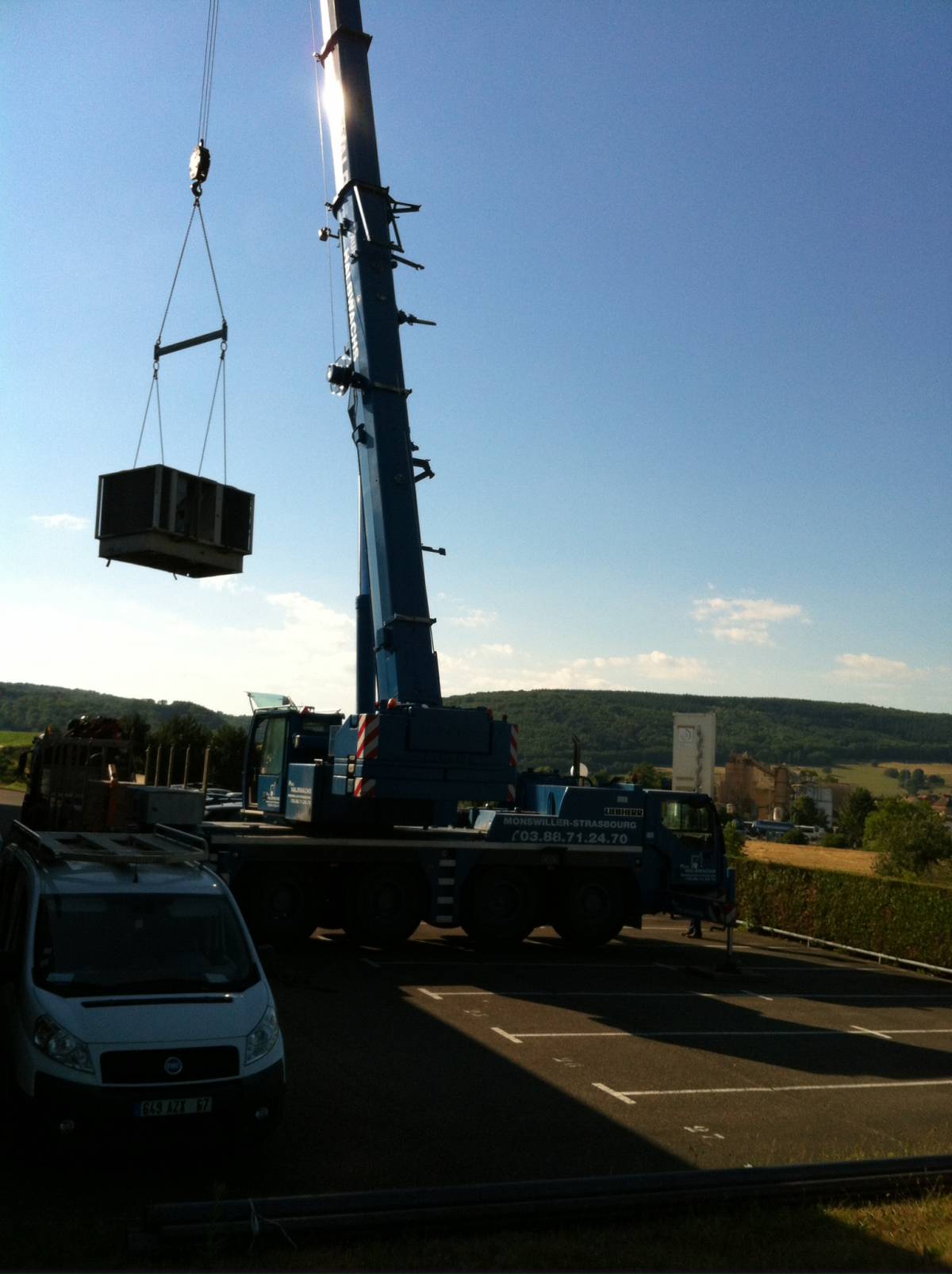

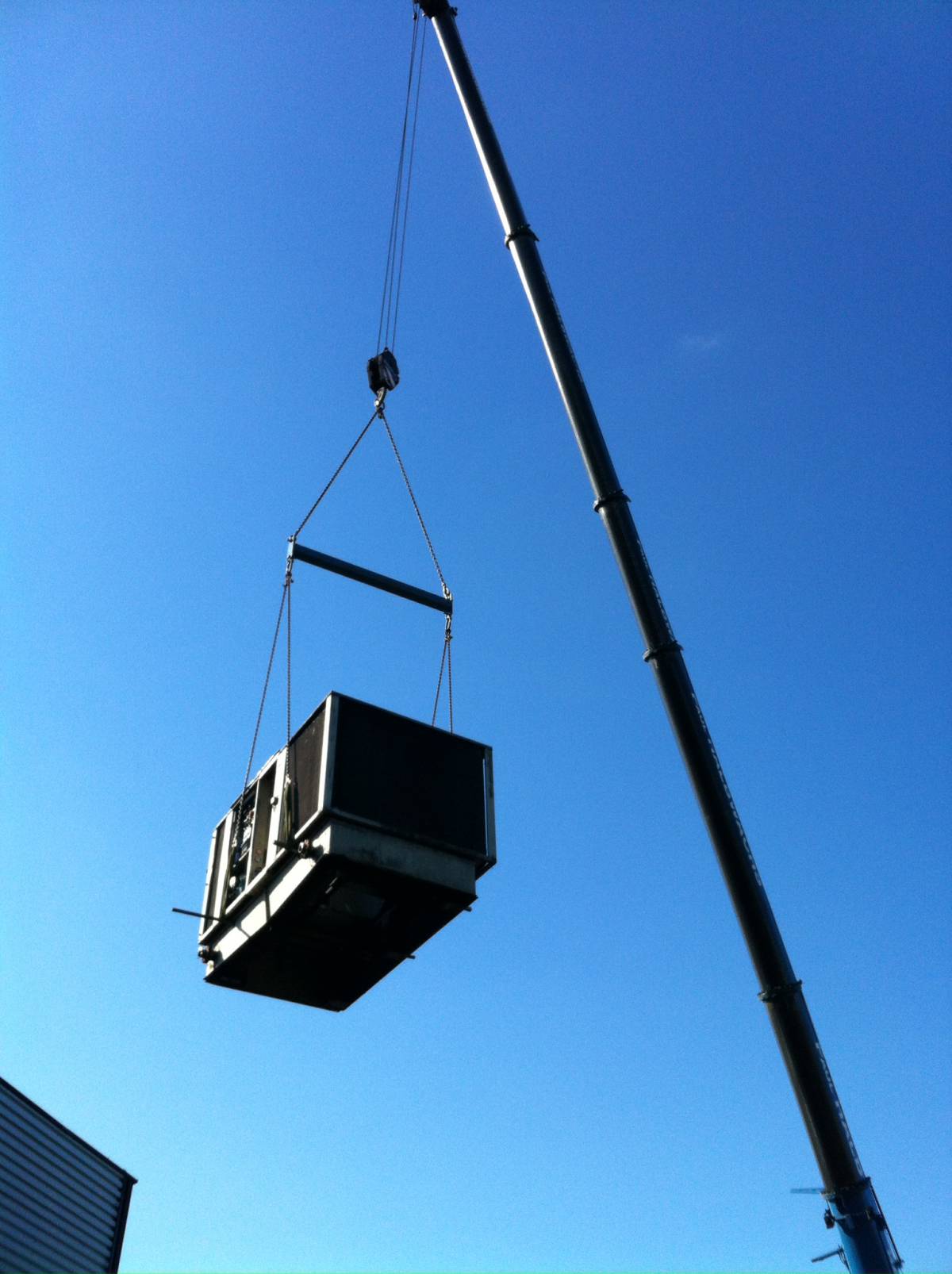

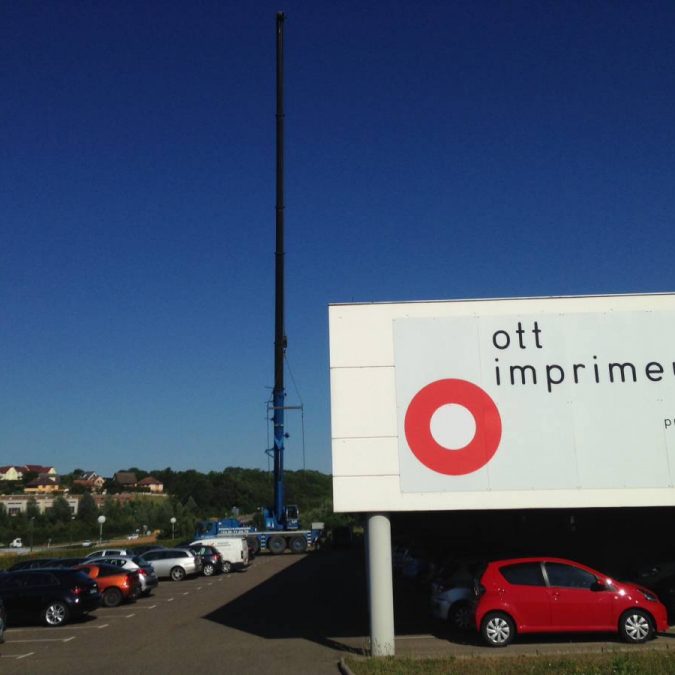

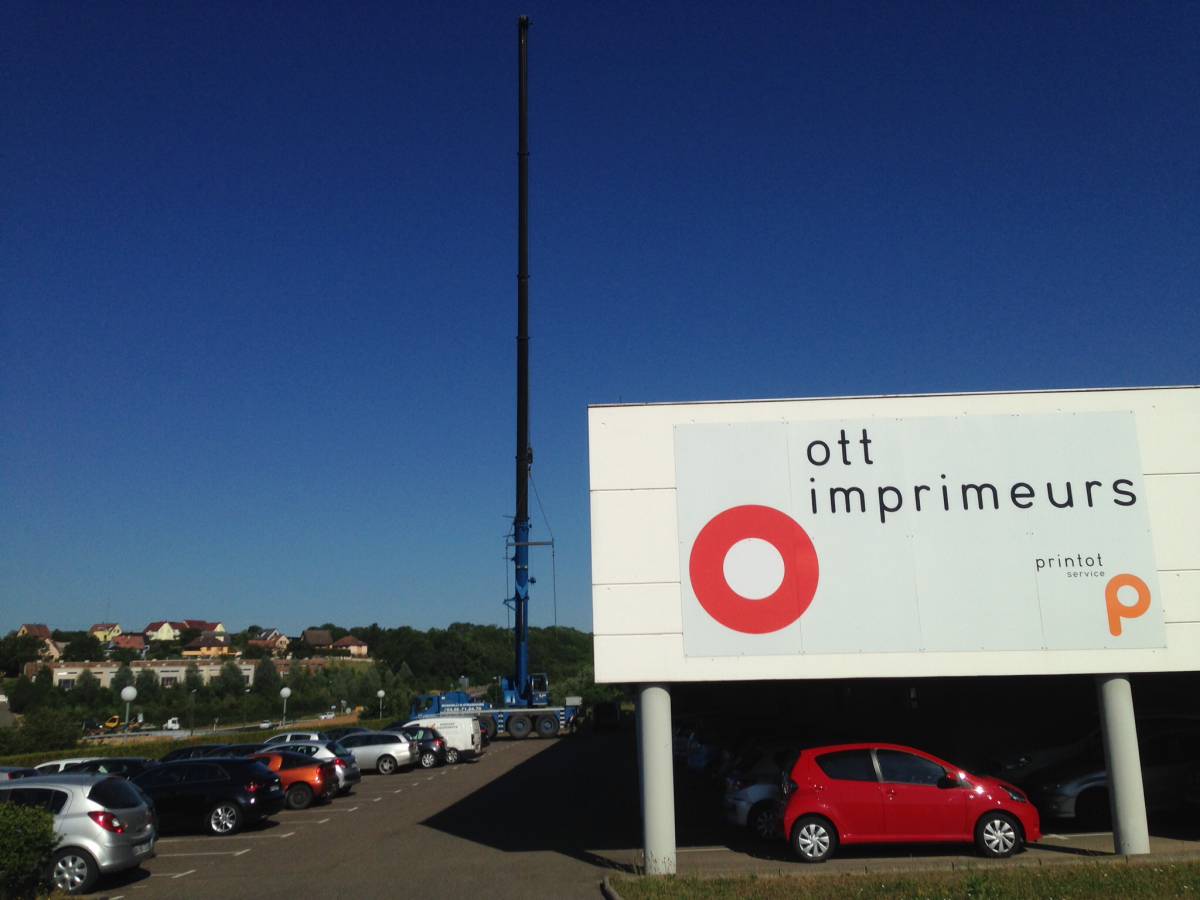

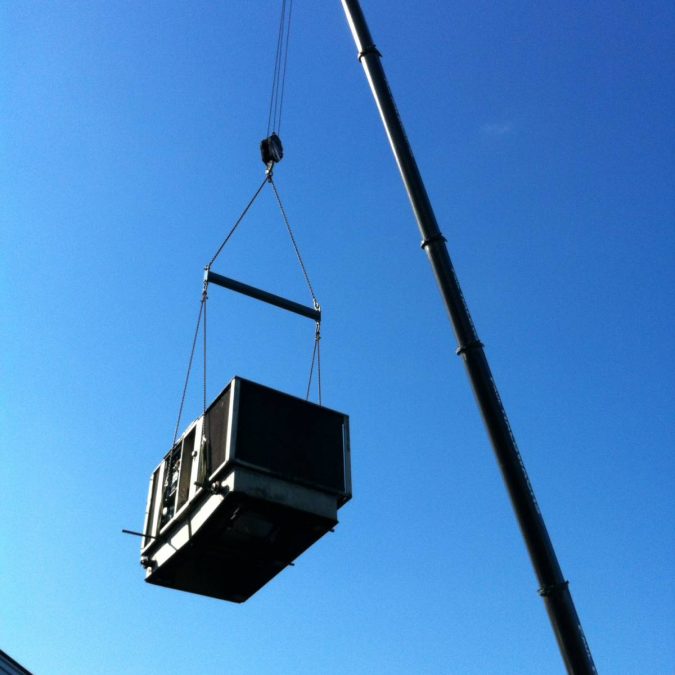

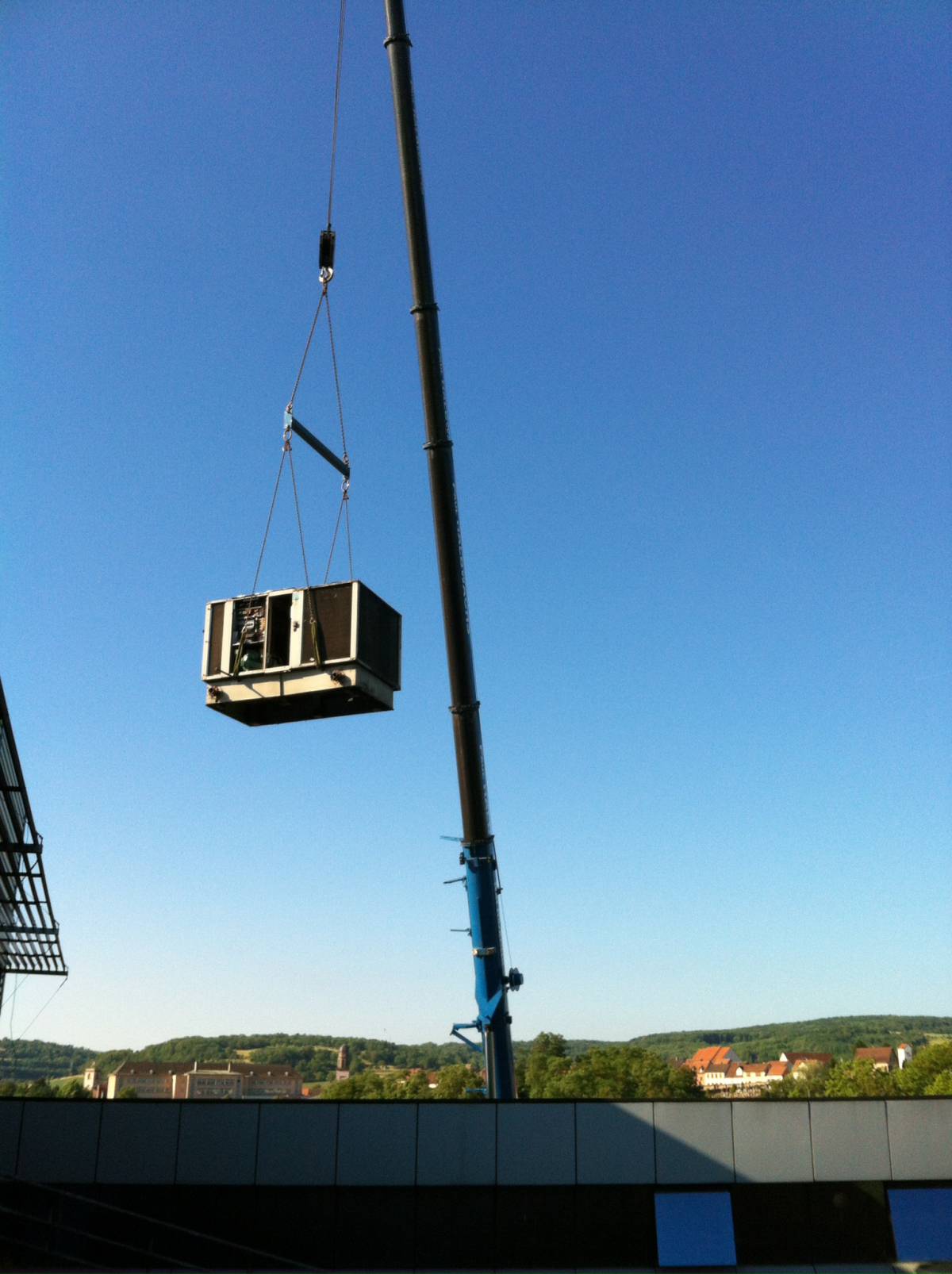

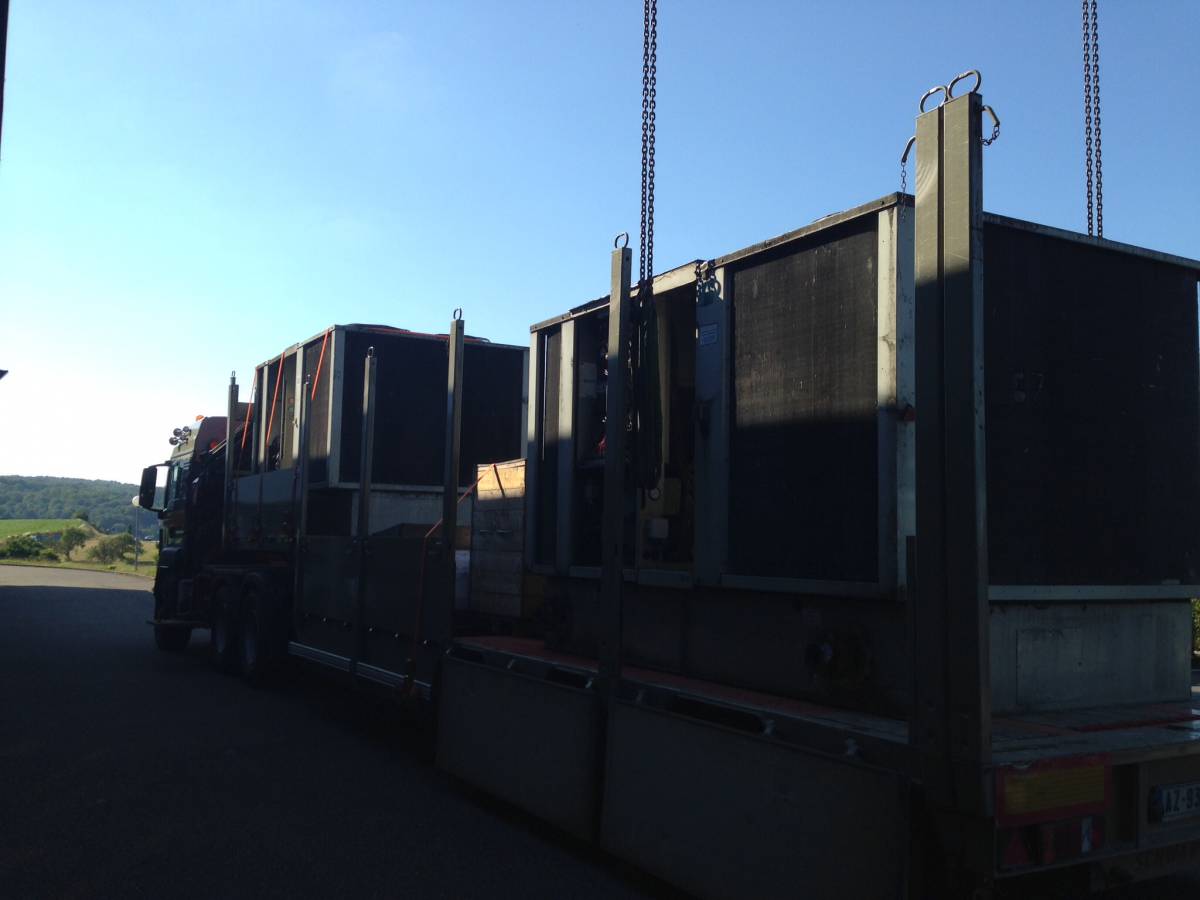

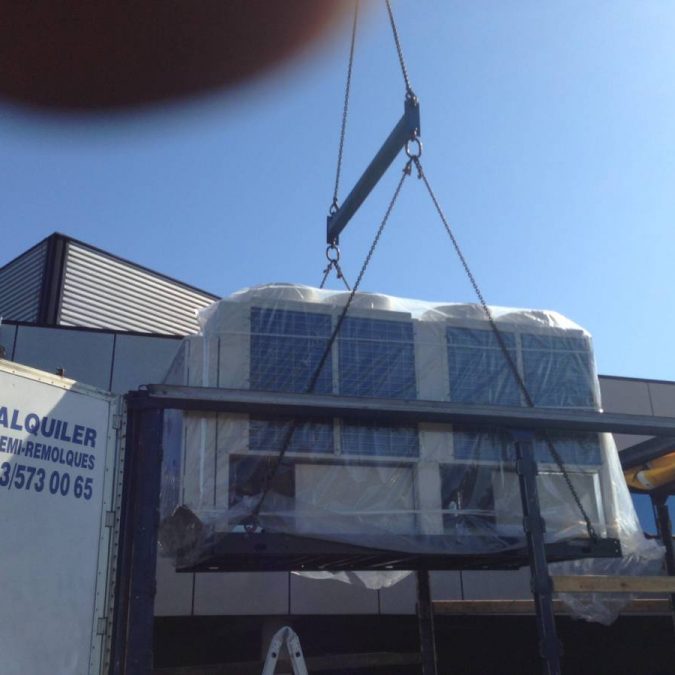

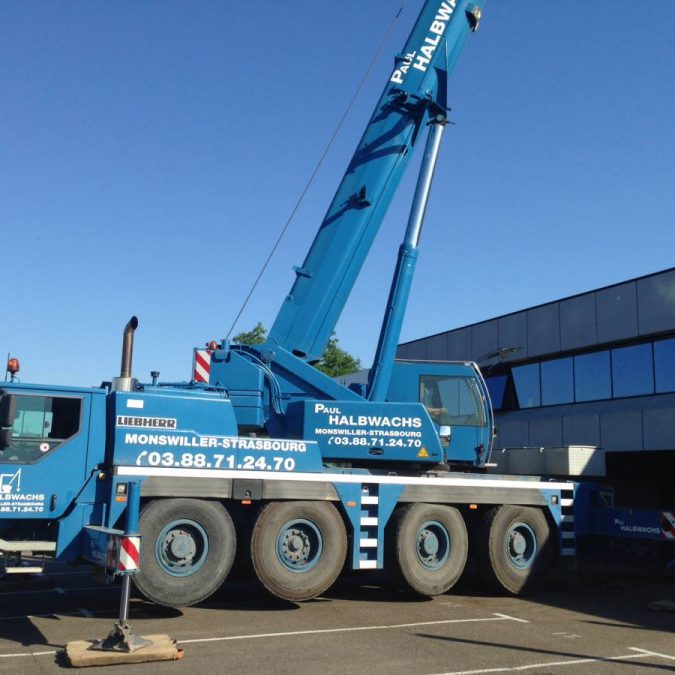

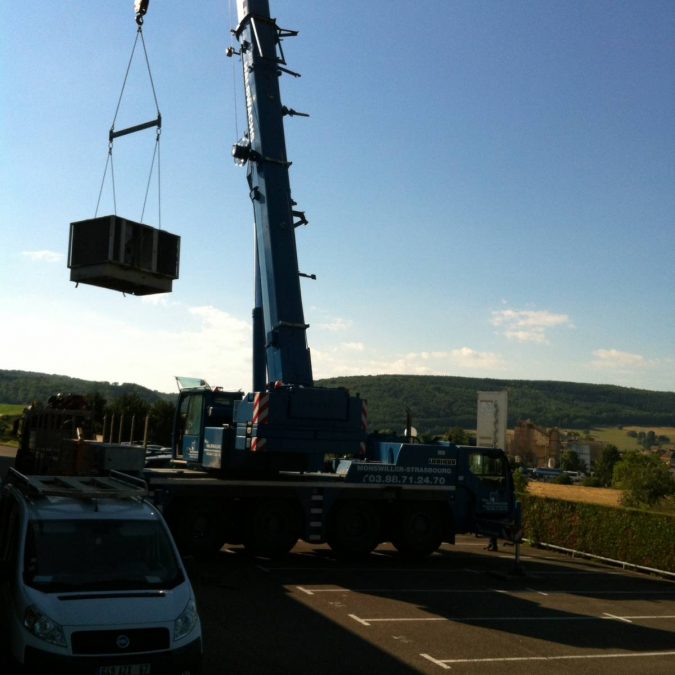

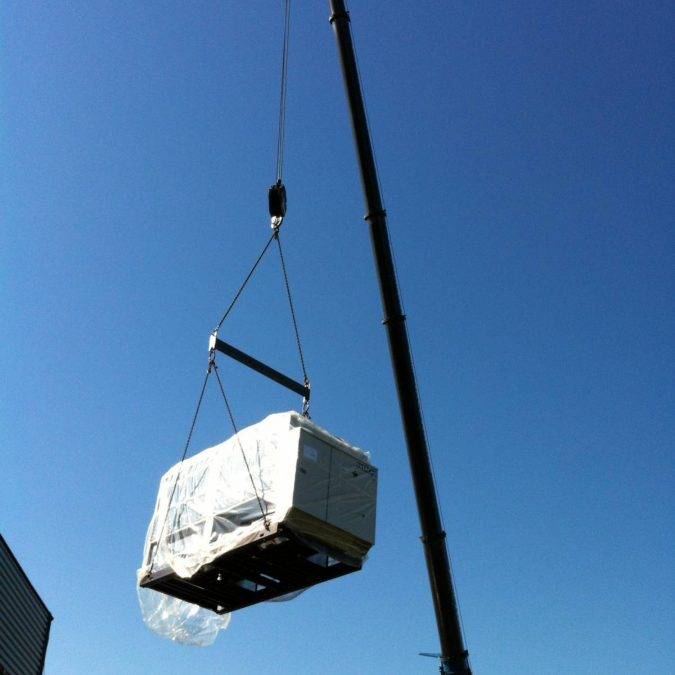

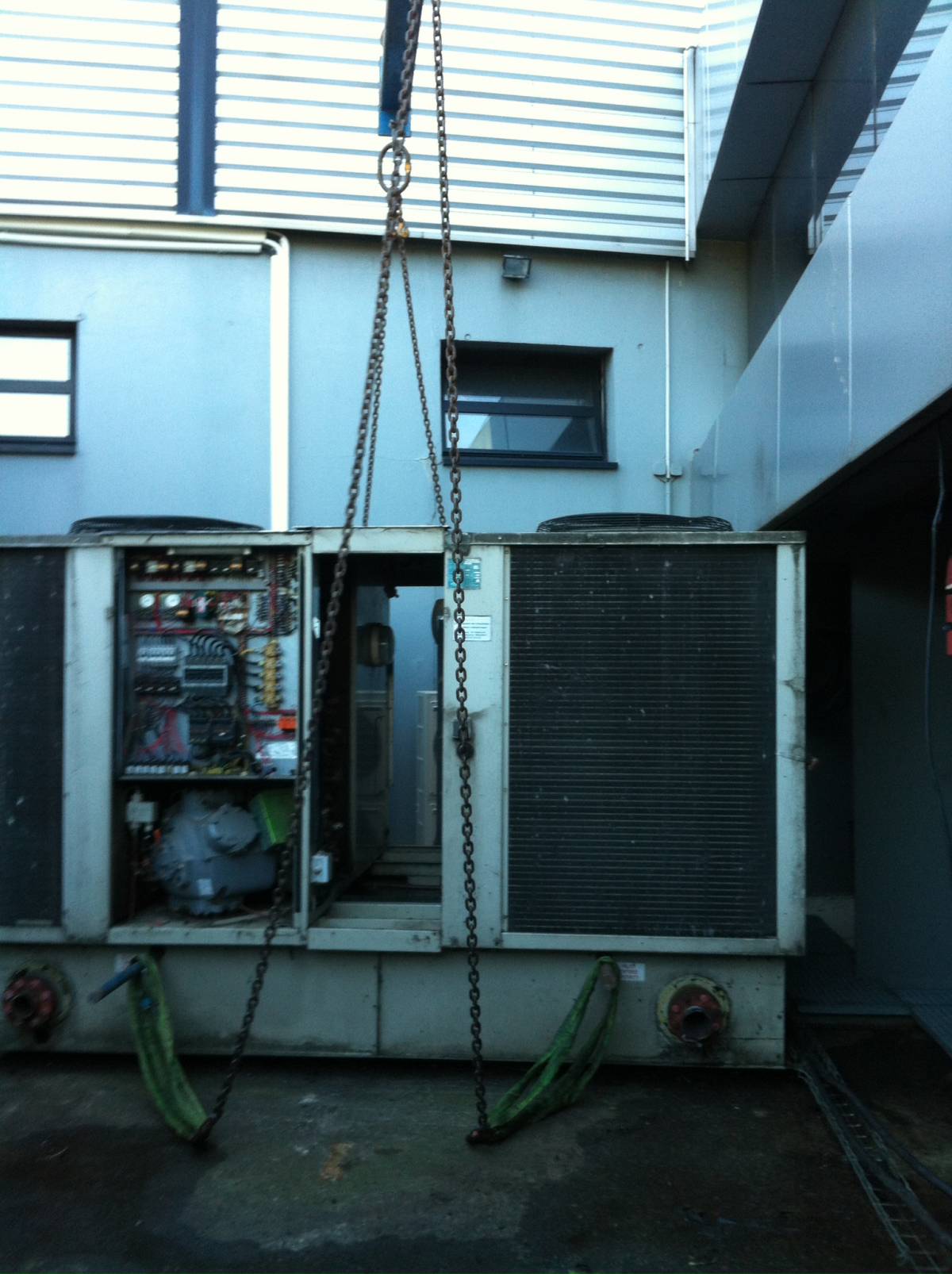

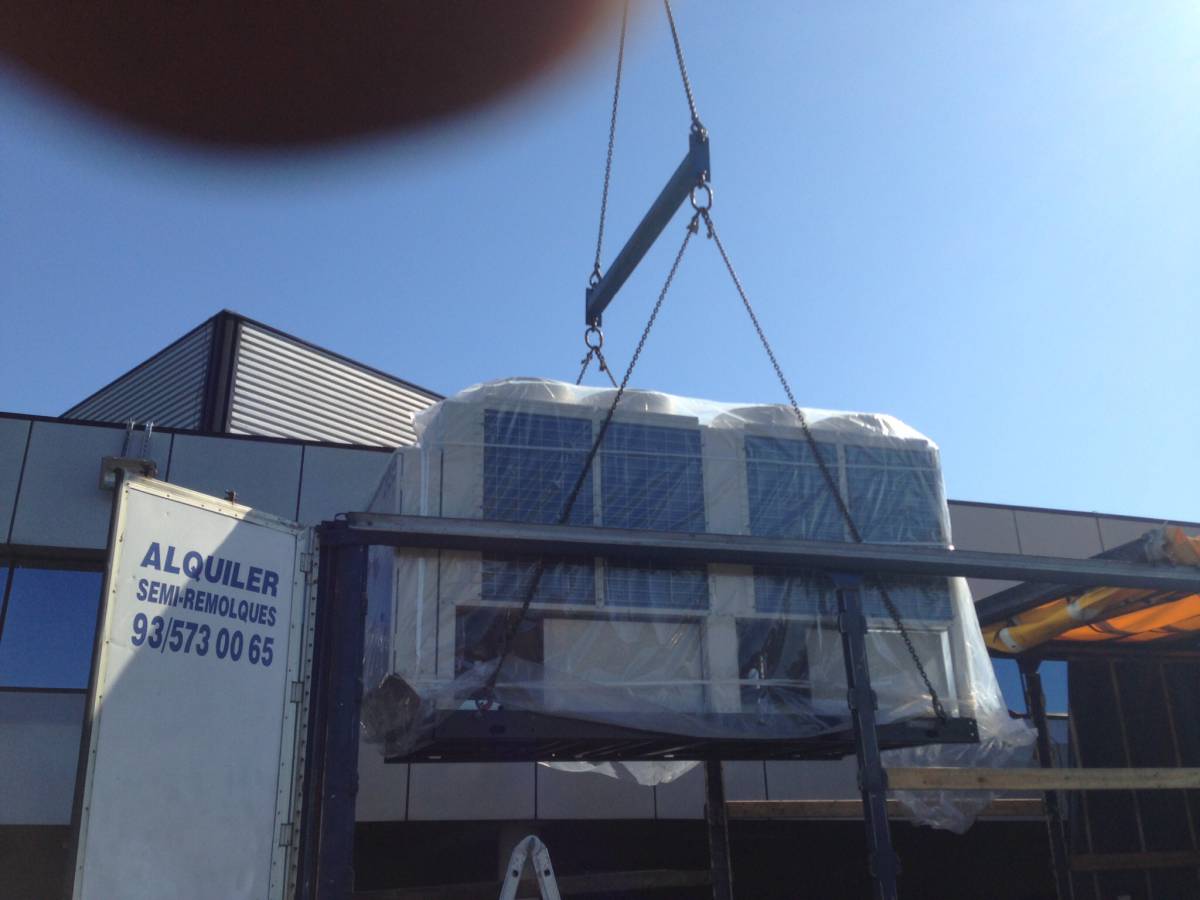

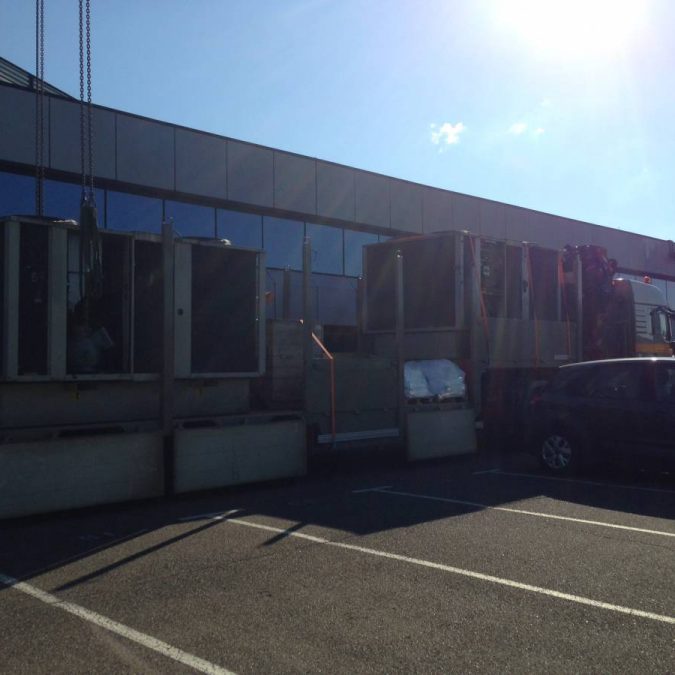

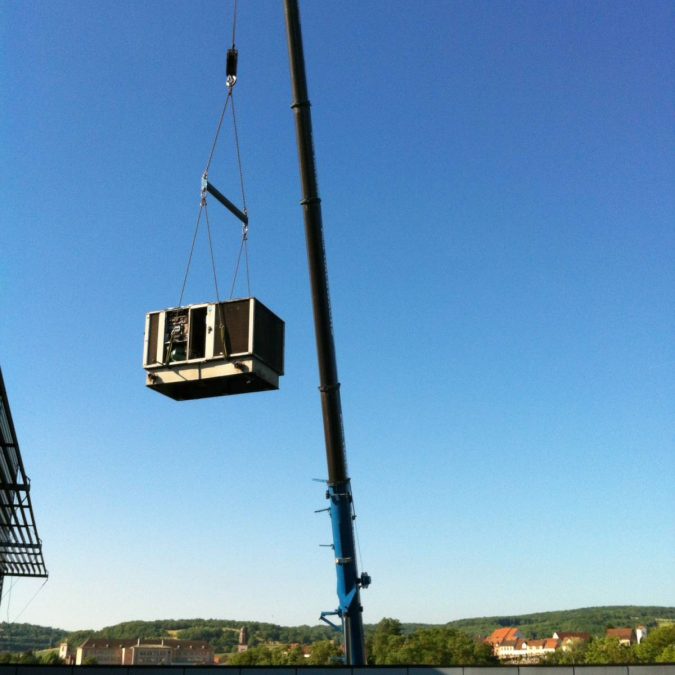

Levage et manutention:

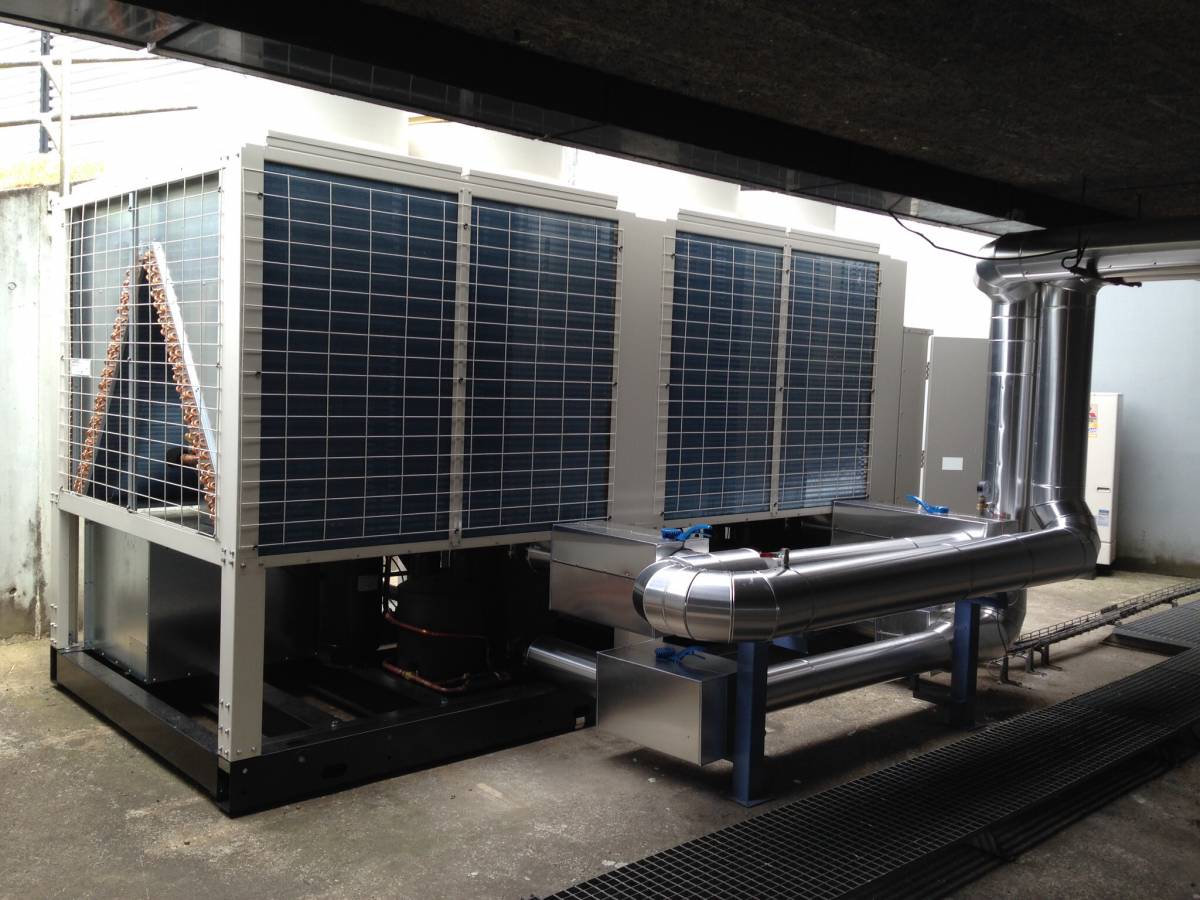

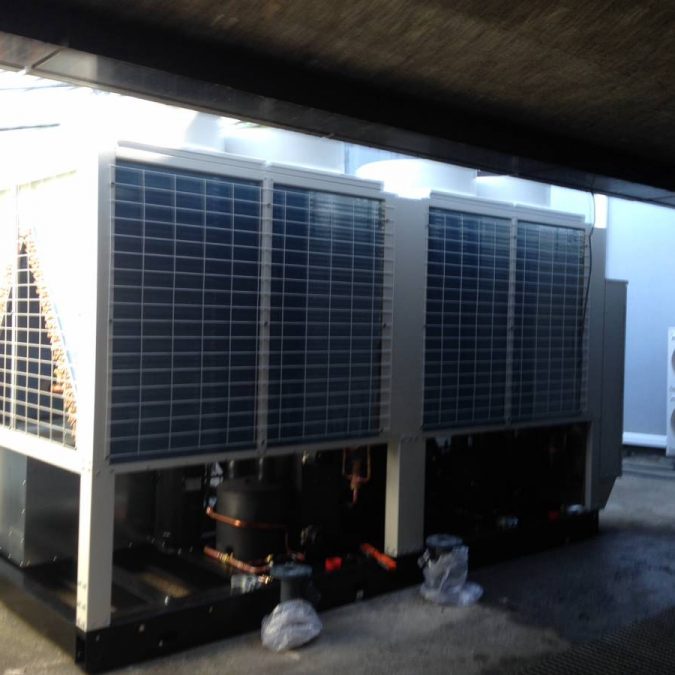

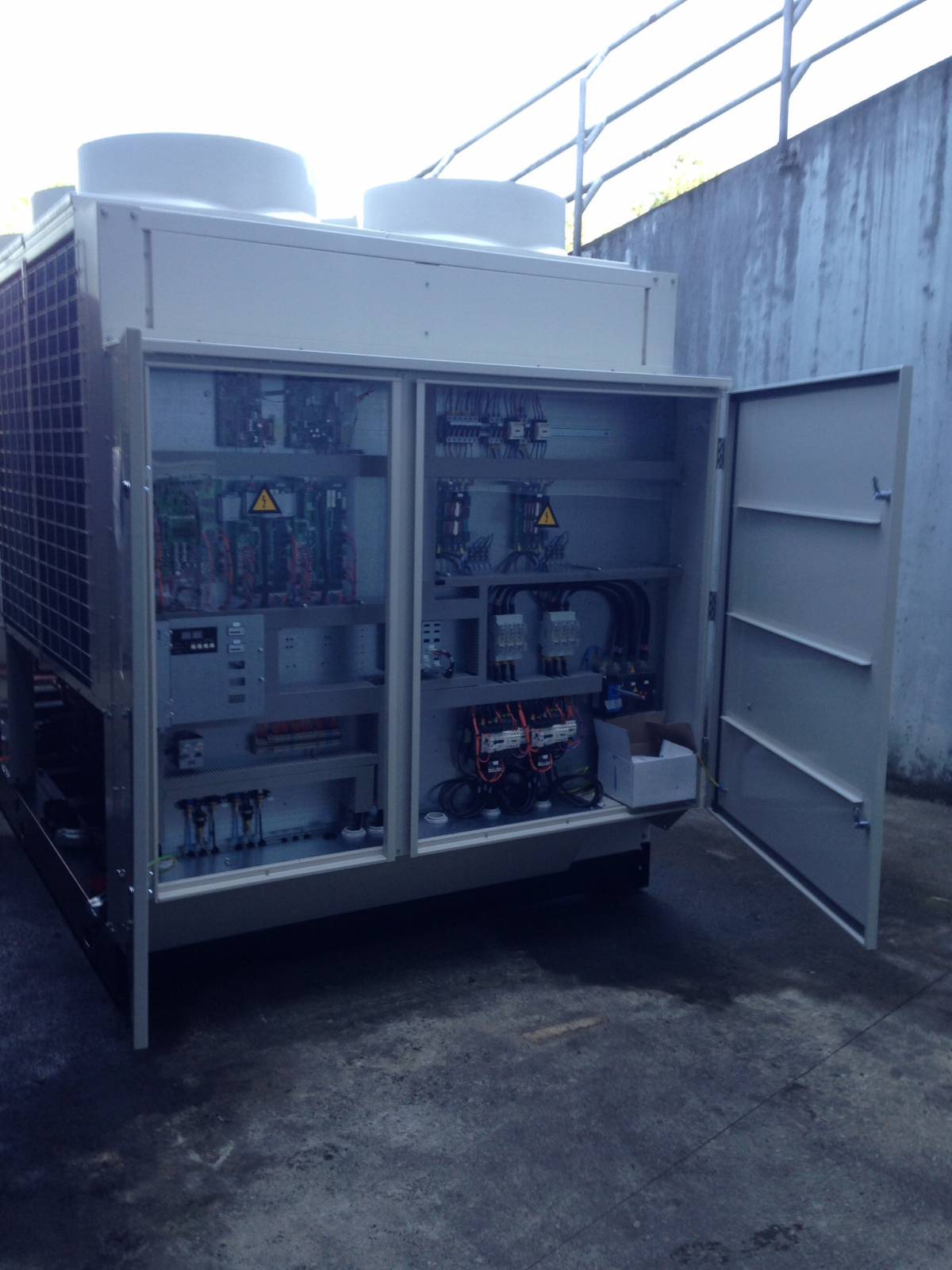

Pose d’une pompe à chaleur Hitachi RHUE120AG2:

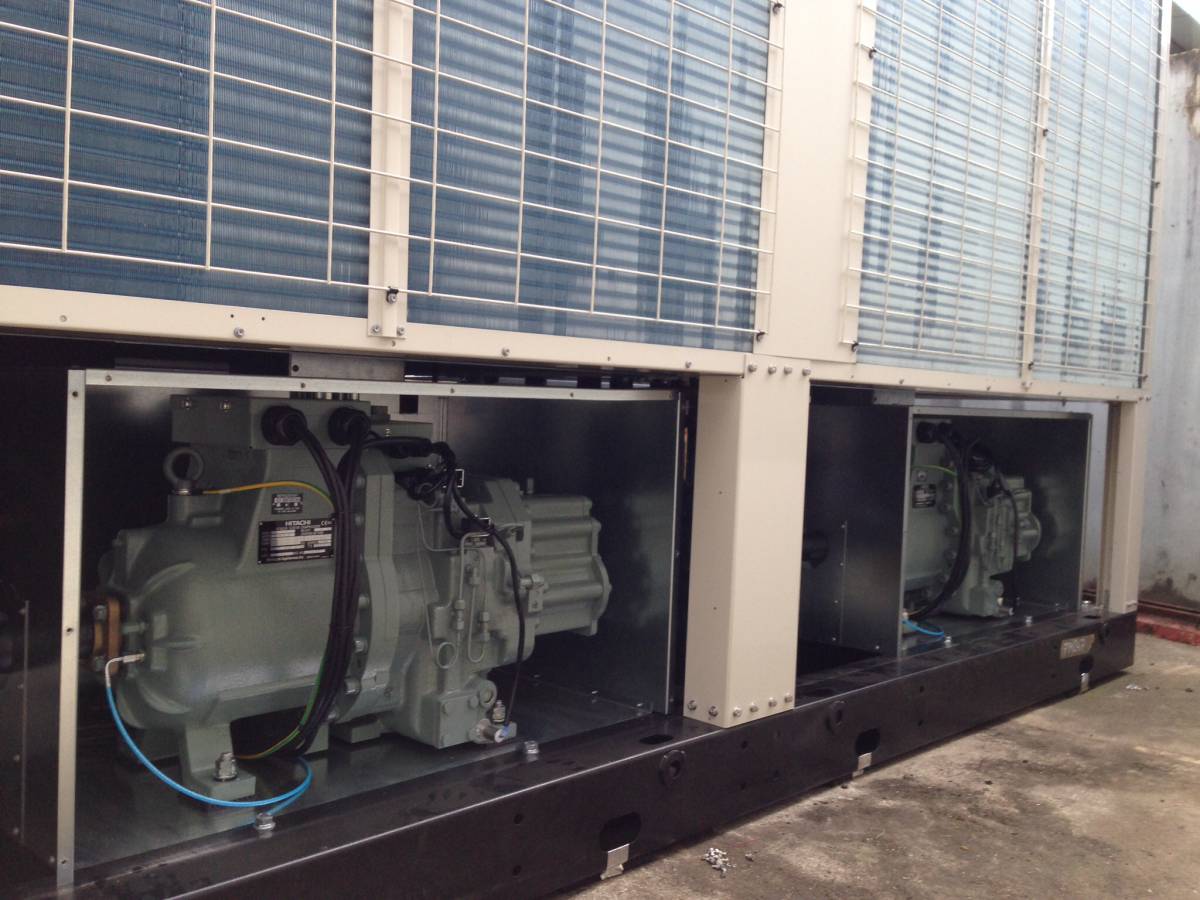

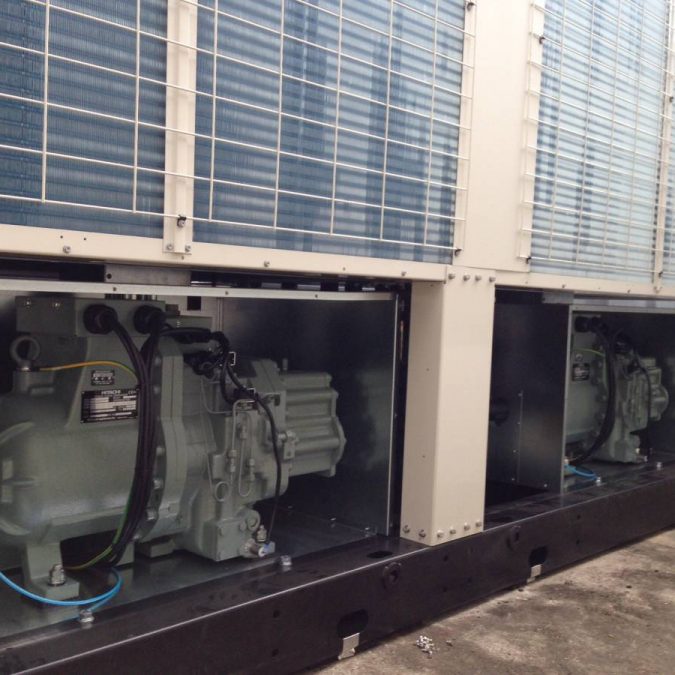

Technologie du compresseur à vis Hitachi Ichiban:

Le compresseur à vis semi-hermétique a été conçu pour fonctionner avec les frigorigènes

R407C. Il est directement connecté au moteur électrique, sans raccord externe pour réduire

le nombre de composants internes.

Le compresseur est monté sur des patins anti-vibratiles et est isolé hermétiquement.

En option, cette enceinte peut être isolée par un double revêtement

brevetée Hitachi, pour diminuer encore le niveau sonore.

De l’huile de graissage est en permanence fournie aux pièces mécaniques

et au piston mobile, effectuant la régulation continue. Ce système supprime l’uti-

lisation d’une pompe à huile, de vannes de réglage et des mécanismes

associés. Un nouveau séparateur d’huile à cyclone est situé à l’intérieur de

l’enveloppe du compresseur. Le tuyau d’huile externe est donc inutile permettant

ainsi de maintenir la compacité du système, et d’assurer une fiabilité élevée.

Descriptif technique:

DÉTAIL:
Performances:
Mode refroidissement :                                                                Mode chauffage :
Puissance : 296 kW                                                                      Puissance : 144 kW
Consommation : 104 kW                                                        Consommation : 101 kW
Temp. ambiante : 35,0 ºC                                                      Temp. ambiante : -15,0 ºC
Évaporateur (refroidissement)                                              Évaporateur (chauffage)
Température d’entrée de l’eau : 12,0 ºC                           Température d’entrée de l’eau : 40,0 ºC
Température de sortie de l’eau : 7,00 ºC                          Température de sortie de l’eau : 45,0 ºC
Débit d’eau : 50,9 m3/h                                                              Débit d’eau : 24,8 m3/h
Chute de pression : 24,6 kPa                                                   Chute de pression : 5,97 kPa
Option eau incongelable : 0,00 %                                        Option eau incongelable : 0,00 %
Ajout du volume d’eau minimal: 1,09 m3                          Ajout du volume d’eau minimal: 1,09 m3

Compresseurs  :                                           ventilateurs:

Nb. : 2                                                                                            Nb. : 8
Type : Semi-Hermetic Screw
Débit d’air: 1720 m3/min
Fluide frigorigène : R407C                                    Puissance absorbée (totale) : 6,60 kW
Charge frigorigène : 88.0 kg
Plage de puissance continue : [15 to 100] %

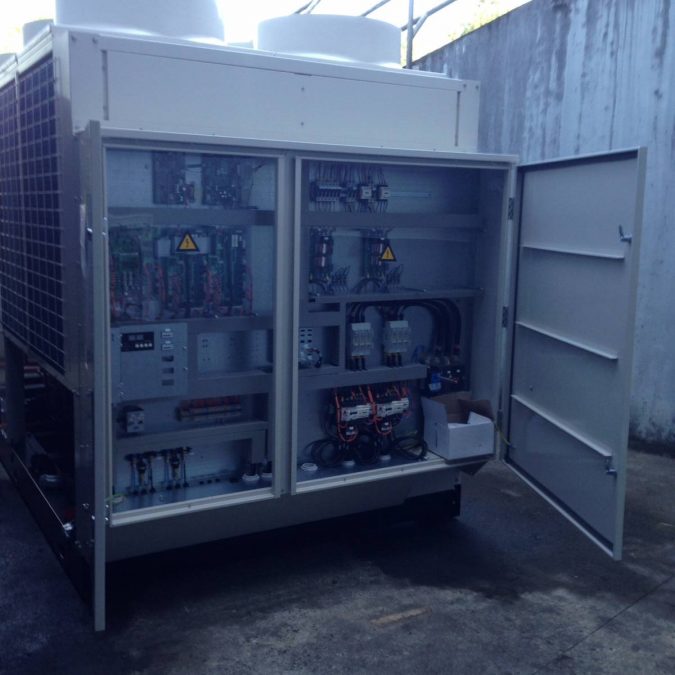

Données électriques:                                                     Dimensions et poids:

Alimentation électrique : 3~.N/400V/50Hz                                       Longueur : 4090 mm
Cos f: 0.87                                                                                                       Poids : 3250 kg
Intensité max. de démarrage : 193 A                                                       Largeur : 1900 mm
Intensité max. de fonctionnement : 251 A                                                Hauteur : 2430 mm

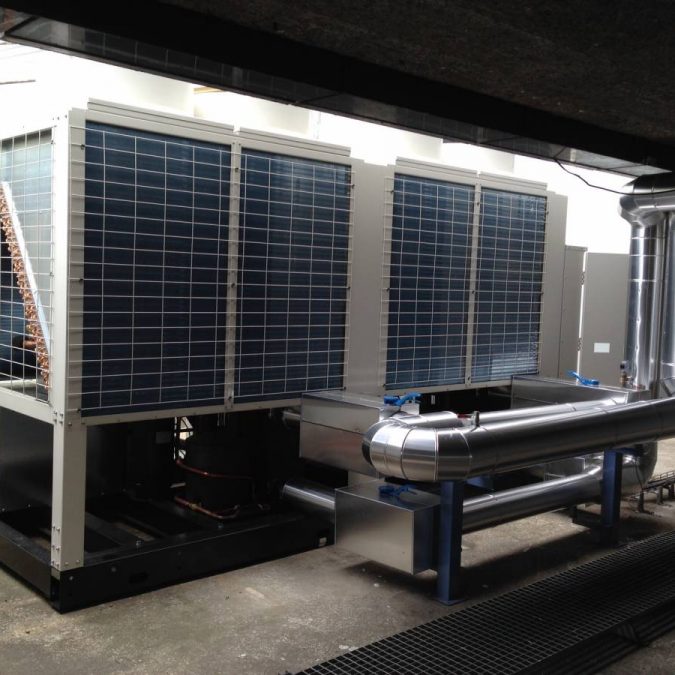

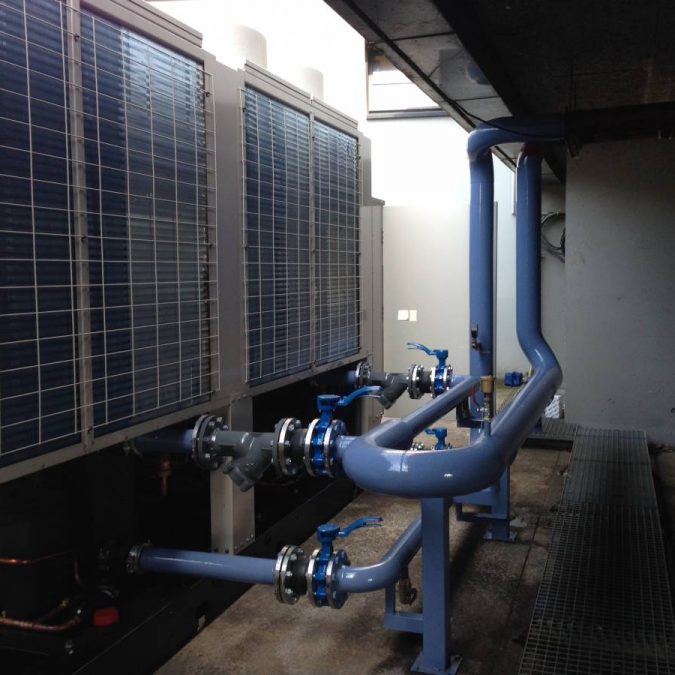

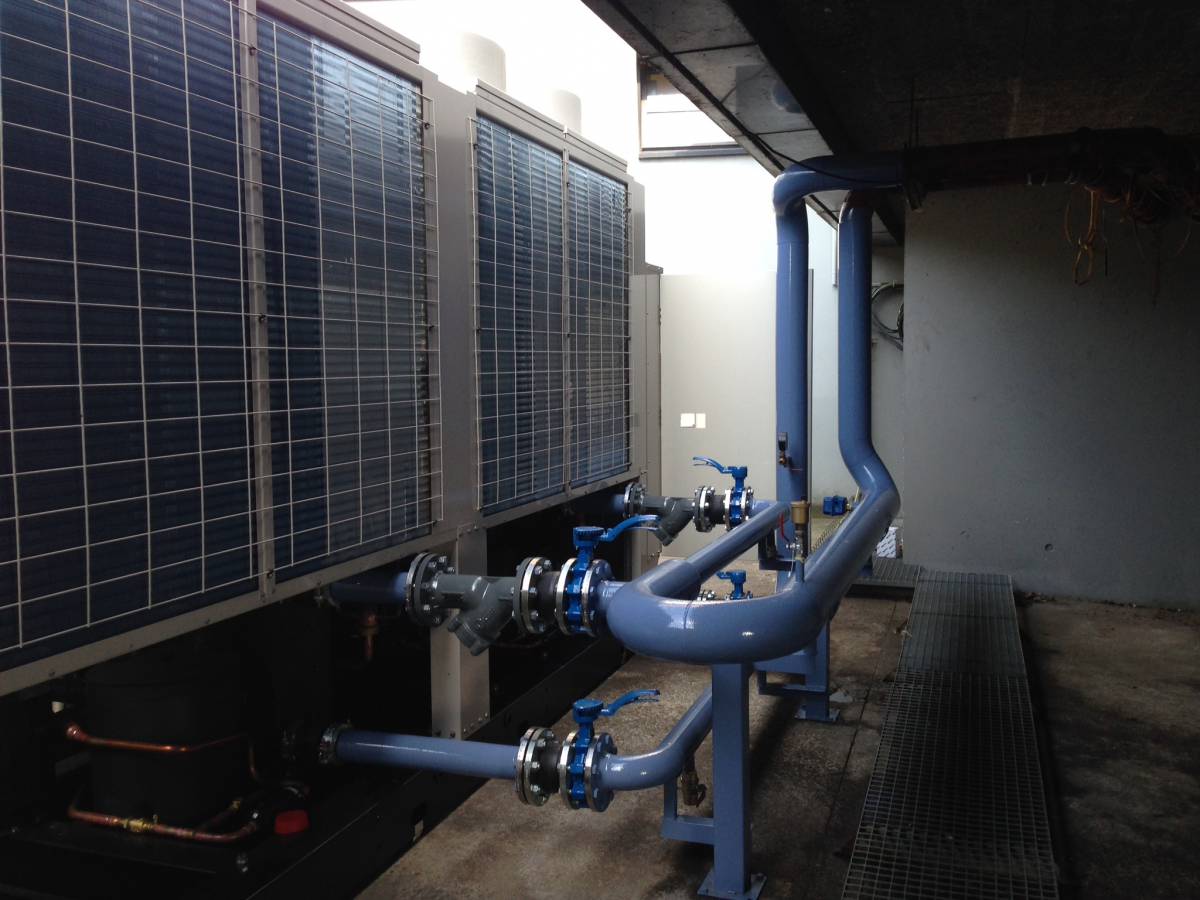

Raccordement , adaptation et calorifugeage des réseaux hydrauliques:
